運用三維CAD設計軟件中的鈑金模塊功能來設計鈑金的造型，然后通過識別功能將鈑金展開，這是比較常規的鈑金件設計思路。不過，有些工程師為了更快速達到設計效果，或者因?yàn)樽陨淼牟僮髁?xí)慣，在鈑金造型設計這一步驟上，往往會選擇直接使用實體造型模塊的功能來實現。該種方式使產品設計更具多樣化，個性化，但這也要求所用的三維軟件必須具備混合造型功能。

新發布的中望3D 2016版中，新增了一些鈑金識別功能，能很好地支持設計師們根據實際需要，結合非鈑金模塊的功能完成鈑金件的設計。下面我們來看看這些具體新增的功能點。

功能點1：新增“轉換鈑金”和“切口”功能，可快速實現實體造型轉換為鈑金件。

如圖1所示，圖中的零件是由草圖拉伸成實體、倒圓角抽殼而成的類鈑金件，通過中望3D 2016版的鈑金轉換功能就可以快速轉換為鈑金件。

圖1 類鈑金件

具體的操作如下：

打開“轉換為鈑金”功能，可以看到“切口”和“標記折彎”這兩個命令選項，圖2 為功能的操作界面。

圖2 操作界面

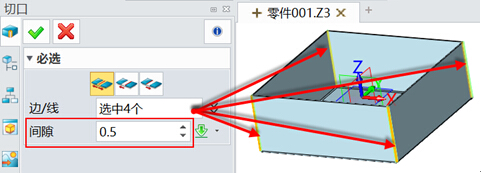

然后對四個角位做切口處理，如圖3所示，分別選擇四個邊，間隙按實際需求輸入，本文按0.5作為示例。

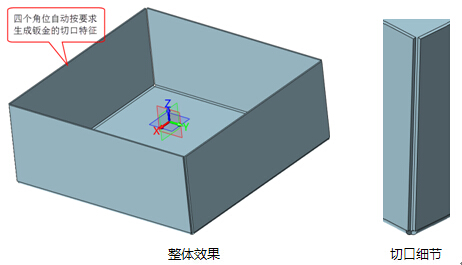

切口完成后的效果如圖4所示。

圖4 完成切口

功能點2：通過“標記折彎”功能生成鈑金折彎屬性。

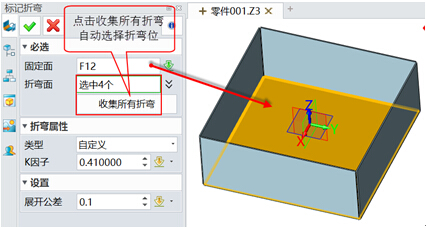

打開“標記折完”功能，根據圖5所示的操作，即可生成鈑金折完屬性。

圖5 標記折彎操作界面

操作完成后，此零件已轉換為鈑金件，具備鈑金展開的屬性，下面就可以使用“展開”功能進行零件的展平操作了，效果如圖6所示。

圖6 展開效果

中望3D2016版，基于用戶的應用需求和使用習慣，進一步強化了鈑金識別功能，有效支持設計師運用混合造型功能進行鈑金件設計，并確保這些鈑金件具備了對應的鈑金屬性，與此同時，也給產品外型設計的多樣化帶來更多可能。
