在全球制造企業設計日趨數字化、二維設計向三維設計轉型的今天,企業每天都需要生成、編輯、管理成千上萬的新、舊圖形文件,這些文件可能是由各種不同的三維軟件產生的,且這些三維軟件可能運行在各種平臺上。由于數據格式不同,對應打開的軟件不同,導致圖形文件和信息資源難以分享,這給企業的生產力和生產效益帶來了一定的負面影響。因此,怎樣把這些數據統一管理起來,為使用者解除這些數據格式的壁壘,為決策者提供一些決策和參考的數字依據,成為制造企業數字化工作者都在思考的話題。以下是大部分企業對于三維查圖看圖需求中主要關注的內容,而當中的多數企業其實只要滿足其中一部分即可:

●支持三維數據看圖查圖,可以直接讀取目前主流的三維數據格式;

●可把現有三維數據進行數據格式轉換,發送給需要的人;

●可對三維模型進行縮放、平移、旋轉等各種視圖操作;

●可對三維模型進行體積、質量、面積、角度等各種查詢操作;

●可對三維模型進行具體尺寸的測量和批注;

●可對三維模型進行三維轉二維的工程出圖;

●對于有破面的三維模型、由于多次數據轉換導致數據丟失的部分,能夠有很強的數據修復能力。

中望3D是一款高性價比的三維CAD/CAM一體化軟件產品,在查圖看圖這個領域能為用戶提供更多高效便捷的使用體驗,無論是對三維數據的讀取兼容性,還是儲存兼容性,中望3D都是非常全面。

【支持可打開的三維數據格式】 在打開數據方面,中望3D支持CATIA、NX、Creo(Pro/E)、SolidWorks、SolidEdge、Inventor等CAD軟件格式,支持STP、IGES、JT、OBJ、STL、DWG、DXF等多種三維中間數據格式(圖1)。


圖1 中望3D支持可打開的三維數據格式

【支持可保存的三維數據格式】 在保存數據方面,中望3D可以直接保存成CATIA V4/V5格式(圖2),讓CATIA正版用戶不用購買三維中間格式接口即可直接讀取中望3D的數據。


圖2 中望3D直接保存成CATIA V4/V5格式

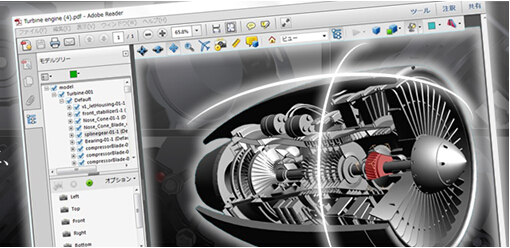

中望3D可以直接保存成3D PDF格式(圖3),讓沒有安裝三維軟件的電腦,配置低的電腦也能夠進行三維數據讀圖。


圖3 中望3D直接保存成3D PDF格式

與此同時,中望3D還可保存成STP、IGES、STL、DWG、DXF等多種三維數據格式(圖4)。


圖4 中望3D保存為多種三維數據格式

除了在兼容性方面體現出優勢之外,中望3D在用戶查圖看圖過程中,還能滿足視圖、查詢、測量、轉工程圖、修復等需求。

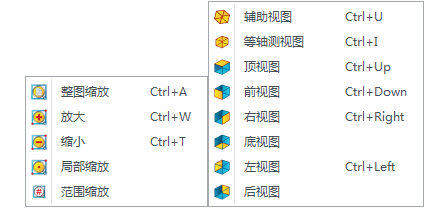

【視圖操作】 打開三維模型后,在中望3D里可以非常方便地進行放大、縮小、旋轉模型等各種視圖操作,同時也提供了標準的三維視角視圖,配合快捷鍵使用會更加方便快捷(圖5)。


圖5 中望3D多角度視圖

色彩顯示模式方面也很豐富,如圖6所示,用戶可以通過各種組合和自定義對三維模型進行不同的顯示自定義,以達到用戶想要的顯示效果。


圖6 中望3D色彩顯示選擇框

圖7中,從左到右分別為著色、消隱和組合三種顯示方式。


圖7 不同顯示方式效果

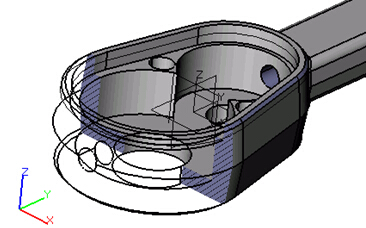

圖8中,則是對零件進行剖面顯示的示例。


圖8 零件剖面顯示

中望3D在多視圖方面也提供了多種多視圖選項。


圖9 中望3D多視圖選項

圖10是四等分的顯示效果示例.



圖10 四等分顯示效果

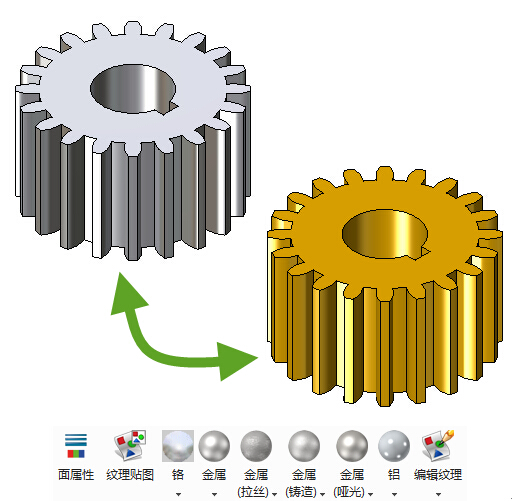

在視圖操作里,對顏色和材質的處理當然是不可或缺的功能,圖11中是同一個齒輪零件,被賦予不同材質和顏色后的效果示例。



圖11 材質和顏色不同的顯示效果

【查詢操作】 對于三維模型的各種尺寸和屬性信息,用戶可以通過中望3D的各種工具(圖12)方便獲得。


圖12 中望3D查圖看圖的各項查詢工具

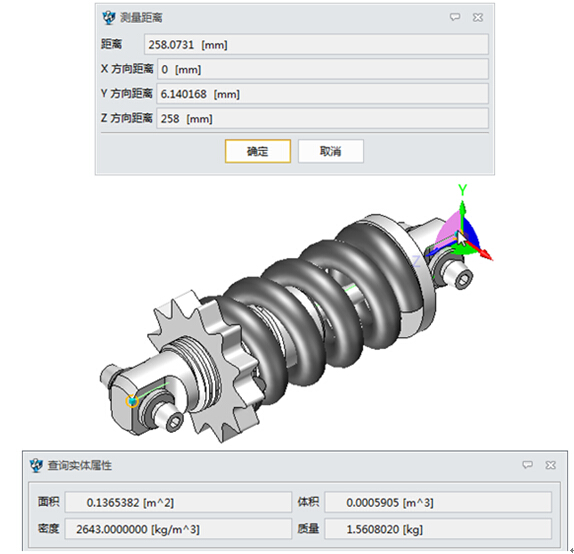

圖13、14為查詢操作的示例。


圖13 距離、體積、質量、表面積等數據的查詢示例



圖14 圓弧半徑數據的查詢示例

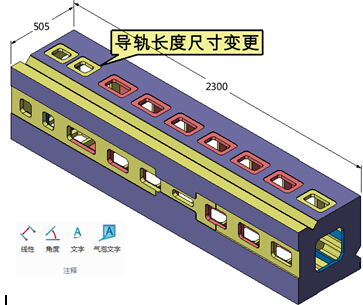

【測量和批注】 尺寸的查詢數據在得到查詢結果后會自動關閉,如果需要再次獲取就得重復操作,而測量則等同于三維標注,會把測量的數據標注在模型中長期存在,除了尺寸信息外也可以對模型進行文字批注,如圖15所示。



圖15 中望3D的測量和批注功能示例

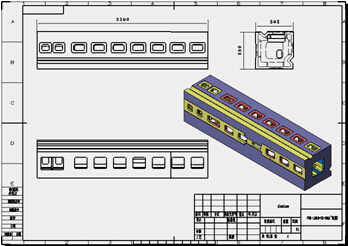

【轉工程圖】 對于以加工為主的企業來說,讀取三維數據后把它們轉成二維的工程圖,然后直接用于加工,這是非常普遍的情況,中望3D是2D/3D一體的軟件,讀取三維數據后可在工程圖模塊里非常方便的進行圖框載入(圖16),然后根據需要進行各個視圖的擺放,以及工程標注等操作。


圖16 中望3D快速便捷轉換工程圖

【數據修復】 對于復雜的模型數據,或者是三維數據本身不完整的模型,中望3D提供了快速且全面的數據修復功能,能實現在不同的CAD/CAM/CAE之間最大限度地進行數據無損交換。

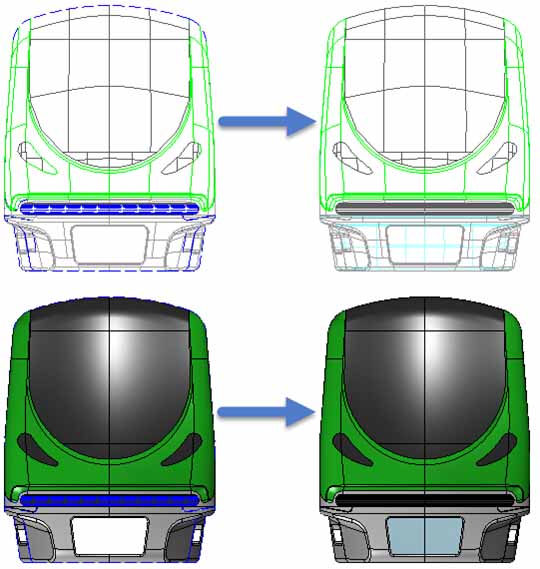

圖17中是存在破面的數據和修復完整的數據對比示例圖,藍色虛線部分為開放邊緣,右側為修復好的效果,在不著色和著色狀態下很容易看出。


圖17 中望3D的數據修復效果示例

企業的三維設計數據,無論是當前發展還是未來的轉型升級,對企業來說都是舉足輕重的,是企業和設計師寶貴的資源之一。中望3D的查圖看圖功能,不但能滿足企業使用需求,還能幫助企業高效、合理地對這些數據進行有效管理,進而促進企業的效益提升。
