在三維CAD建模設計中，以掃掠的方式創建實體特征或曲面特征時，掃掠截面必須垂直于軌跡線才能生成。但實際上，很多零件的剖面與軌跡線并不垂直，此時必須考慮以可變截面掃掠的方式來進行實體或曲面特征的創建，才能達到所需的建模效果。使用可變截面掃掠需要控制軌跡、截面定向、截面形狀這三個要素。本文將向大家介紹如何通過中望3D創建可變截面掃掠。

首先在中望3D中，實現可變截面掃掠的功能名為“變化掃掠”。我們單擊工具欄“造型模塊”中的“變化掃掠”命令，系統將彈出“變化掃掠”對話框（圖1），這與之前向大家介紹的恒定截面的掃掠方法比較相似，不同之處在于變化掃掠的輪廓如果和外部幾何圖形有參照關系（多條掃掠路徑），沿掃掠路徑的輪廓會隨著外部圖形變化而變化，如果只是一條掃掠路徑情況下，生成的實體和恒定截面掃掠是一樣的。

變化掃掠的設置選項比掃掠要少一些，不能設置偏移、縮放、和扭曲等，設置時只要把握好輪廓和路徑這兩個參數。

圖1 變化掃掠設置界面

我們需要注意，在草繪掃掠路徑的時候，路徑的外形尺寸不能超過掃掠輪廓的最大外形，路徑可以相切，路徑尺寸不需要閉合但是連接處必須圓滑過渡。

在掃掠路徑方面，中望3D體現了操作的智能化，設計者只要選擇掃掠，就無需區分軌跡類型。不過小編也提醒下大家，由于掃掠軌跡不止一條，所以建議進入到曲線列表的模式下進行選擇。

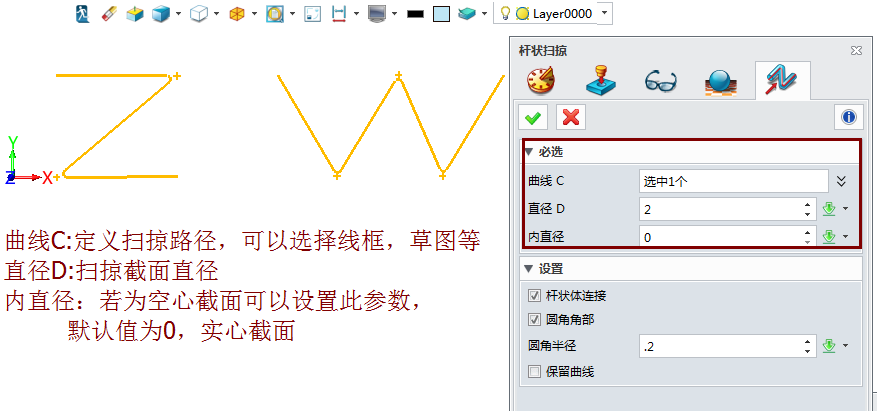

下面我們再來看一下中望3D的另外一個特色功能——“桿狀掃掠”。單擊工具欄“造型模塊”中的“桿狀掃掠”命令，系統將彈出“桿狀掃掠”對話框，如圖2所示，該功能可以根據掃掠曲線（如直線、圓弧、圓或者曲線）創建桿狀體。

圖2 桿狀掃掠設置界面

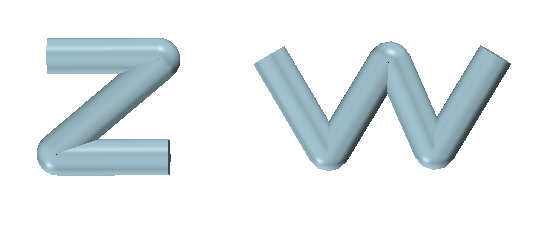

當桿狀掃掠的路徑有多個路徑時，勾選“桿狀體連接”的復選框，掃掠出來的桿狀體若連續則將會連接成實體，如果想在掃掠的銳角處以圓弧過渡的話，我們可以勾選“圓角角部”的復選框，實體效果如圖3所示。

圖3 桿狀掃掠效果圖

桿狀掃掠的曲線，可以不是一根連續的曲線，相交或者非連續的曲線也可以作為桿狀掃掠的曲線路徑。

經過小編的介紹，相信大家已經看出中望3D掃掠功能設置的簡便了吧？希望大家能合理運用，并借助中望3D智能的可變掃掠的功能快速實現創作所需的建模效果。
