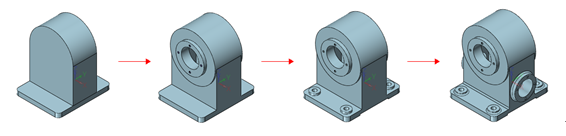

箱體類零件是機器中的主要零件之一,一般具有容納、支持、零件定位和密封等作用。它將其內部的軸、軸承、套和齒輪等零件按照一定的相互位置關系裝配起來,并按預期的傳動關系進行運動。本文將以渦輪箱為例子,向大家介紹如何使用中望3D進行這種箱體類零件的設計,圖1是本次建模設計大概的過程介紹。下面,我們來看看具體的建模過程吧。


圖1 渦輪箱建模設計過程

第一步:拉伸出零件主體。

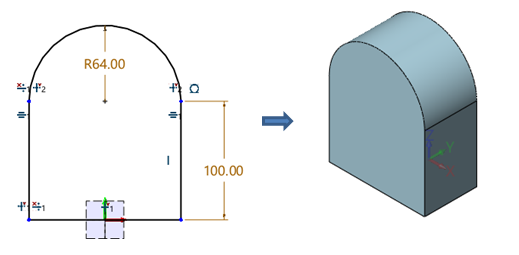

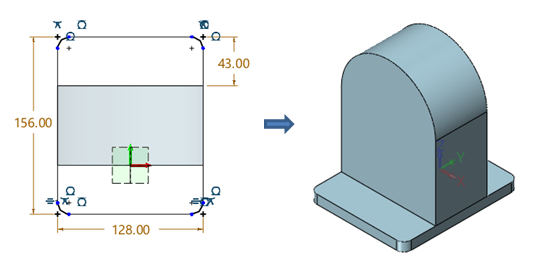

1、新建零件類型文件,選擇XY平面繪制草圖,然后進行草圖拉伸,拉伸長度為70mm,如圖2所示。


圖2 拉伸零件主要實體

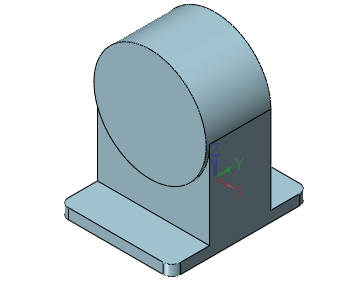

2、選擇實體底部為繪圖平面進行草圖繪制,然后執行拉伸操作,拉伸長度為12mm,效果如圖3所示。


圖3 拉伸底部固定座

第二步:創建渦輪軸承孔。

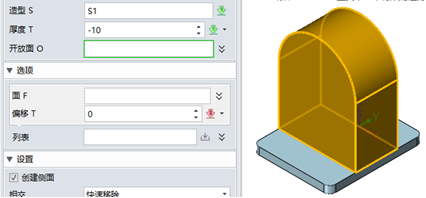

1、單擊造型工具欄中的“抽殼”命令,造型選擇渦輪箱主體,厚度為10mm,執行抽殼操作,如圖4所示。


圖4 抽殼

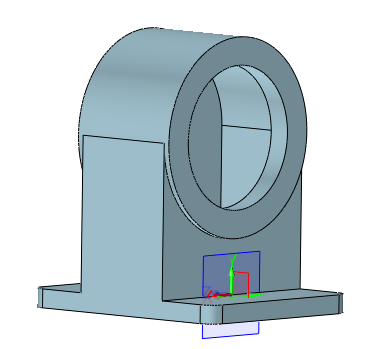

2、在抽殼后的實體的一個側面創建與圓弧面完全相同的圓,執行拉伸操作,拉伸長度設置為4mm,向外拉伸出軸承孔的基體,如圖5所示。


圖5 向外拉伸效果

3、在“向外拉伸”的基體上創建一個與外圓弧同心的圓,直徑為92mm,執行拉伸切除操作,切除效果如圖6所示。


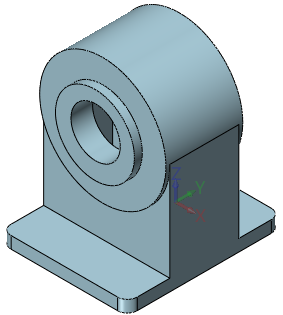

圖6 拉伸切除效果

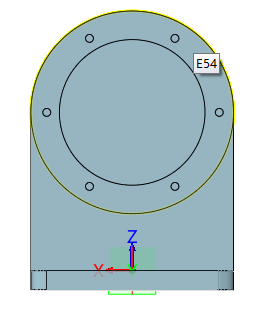

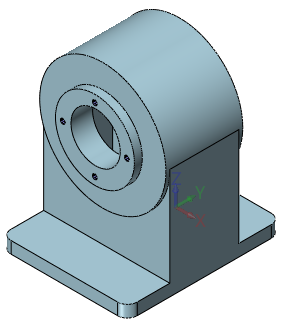

4、選擇向外拉伸面為草圖,離軸承孔圓心水平55mm繪制直徑為2的圓,選擇陣列命令,個數選擇6,陣列角度為360°。退出草圖,選擇6個小圓繪制規格為M6的直螺紋孔,孔深設置為8mm,如圖7所示。


圖7 創建孔效果

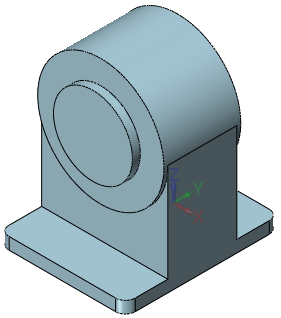

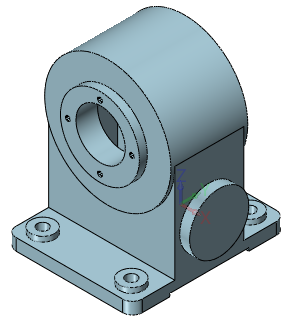

5、通過拉伸操作,在實體的另外一側面創建一個直徑為80mm,拉伸深度為8mm的軸承孔基體,如圖8所示。


圖8 創建另外一側固定孔

6、通過拉伸切除操作,在步驟7創建的實體上拉伸切除出一個直徑為50mm的孔,如圖9所示。


圖9 拉伸切除效果

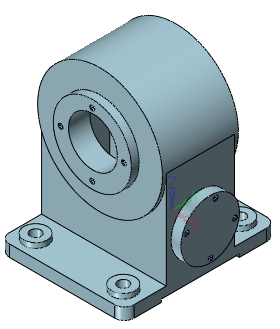

7、同前面步驟4的操作,在此固定孔基礎上,同樣創建M6的孔,孔離圓心的距離為32.5mm,并執行陣列操作,個數為4,陣列出此處的所有孔,效果如圖10所示。


圖10 孔和孔陣列效果

第三步:創建箱體固定孔。

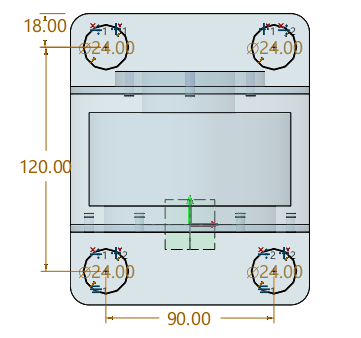

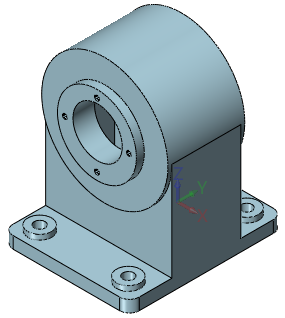

1、在實體底部繪制如圖11草圖,然后執行拉伸操作,向上拉伸高度為17mm,效果如圖12。


圖11 固定底座孔基體草圖


圖12 固定孔基體拉伸效果

第四步:切除操作。

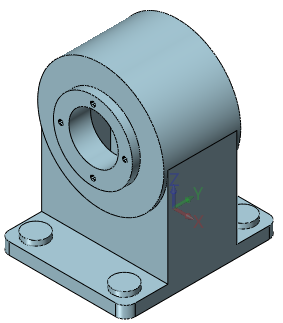

1、執行拉伸切除操作,在第三步創建的實體上拉伸切除出直徑為11mm的四個孔,效果如圖13。


圖13 拉伸

2、在實體的側面位置創建長為80mm、寬為3mm的矩形,如圖14所示草圖,并執行拉伸切除命令,如圖15所示。


圖14 草圖


圖15 拉伸切除操作

第五步:創建蝸桿軸承孔。

1、在實體側面創建一個離底面50mm,直徑為60mm的圓,如圖16所示,然后執行拉伸操作,拉伸長度為10mm,選擇加運算,如圖17所示。


圖16 創建圓


圖17 拉伸側面軸承孔基體

2、在殼體內表面創建與步驟1中創建的實體完全相同的圓弧,并執行加運算拉伸,拉伸長度為6mm。點擊造型工具欄中圓角命令,設置圓角半徑大小為3mm,選擇步驟2創建的實體進行圓角處理,如圖18所示。


圖18 執行圓角效果

3、與前面操作相同,在離圓心25mm的豎直位置創建M6螺紋孔,螺紋孔深度為8mm,并執行圓周陣列操作,陣列個數為4個,效果如圖19。


圖19 創建孔

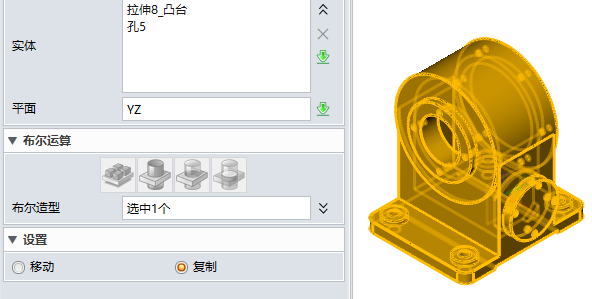

4、單擊造型工具欄,鏡像命令,選擇YZ平面為鏡像面,選擇步驟1到步驟3創建的實體,執行鏡像操作,如圖20。


圖20 鏡像操作

5、執行拉伸切除操作,在前面創建的實體上,拉伸出一個直徑為40mm,完全貫通形式的孔,作為軸承孔,如圖21所示。


圖21 拉伸切除操作

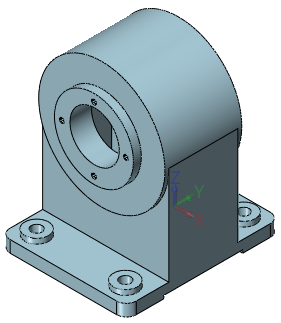

6、單擊造型工具欄中的圓角命令,選擇如圖22位置,執行半徑3mm的圓角處理,完成模型創建。


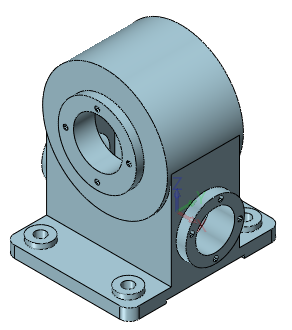

圖22 圓角效果

渦輪箱是渦輪和蝸桿傳動的重要支撐件,常用來傳遞兩交錯之間的運動和動力,中望3D具有強大的建模功能,從上述步驟我們可以看出,在進行渦輪箱設計時,非常簡便高效,僅需要通過草圖繪制、拉伸、抽殼、添加孔等操作,即可快速完成設計工作,您也快來體驗下吧!
