江蘇某公司是專業電路板的制造廠家,設計師們?nèi)粘9ぷ髦袝拥娇蛻舭l(fā)來的不同格式的三維模型文件,使用軟件讀取文件后需要進行不同部分的拆分出圖,并且導出DWG格式文件。針對此種情況,中望3D提供了設計師們多種出圖的方式方法。

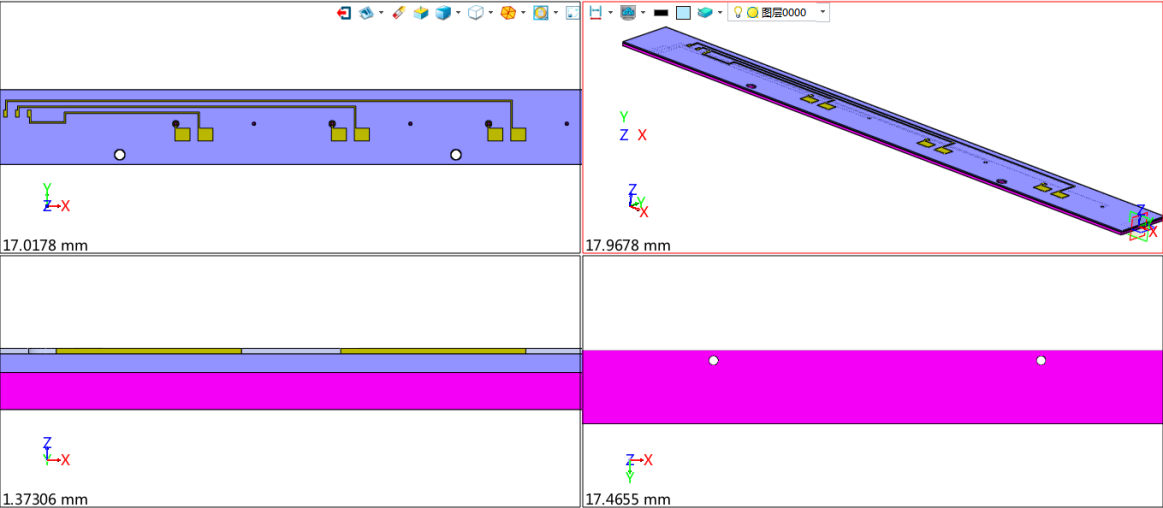

今天先給大家介紹其中一種方法:借助“隱藏”命令進行拆分出圖。我們先來看看需要拆分的三維模型情況,如圖(1)所示


圖(1)

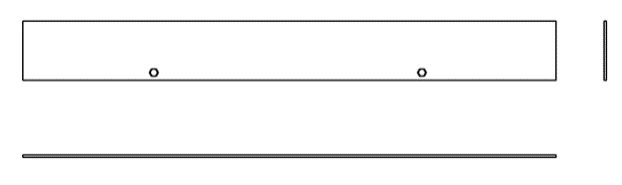

模型分為線路板與孔板兩部分,需要將他們拆分開來進行二維出圖,最終所需二維圖效果如圖(2)所示(左邊為線路板,右邊為孔板)



圖(2)

接下來,我們詳細看看如何通過“隱藏”命令達到所需圖的效果。

首先,點擊“DA工具欄”上的“隱藏”命令,選擇下面的孔板為隱藏對象,進行隱藏,此時,可借助過濾器切換為“造型”來快速選擇


圖(3)


圖(4)

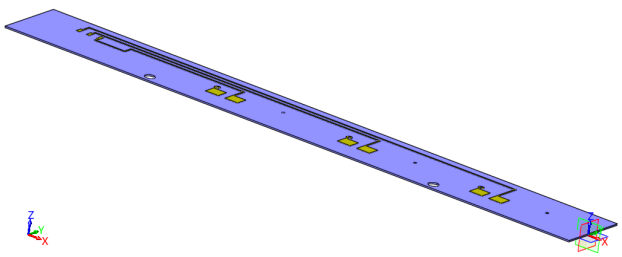

隱藏孔板后,留下的線路板情況如圖(5)所示



圖(5)

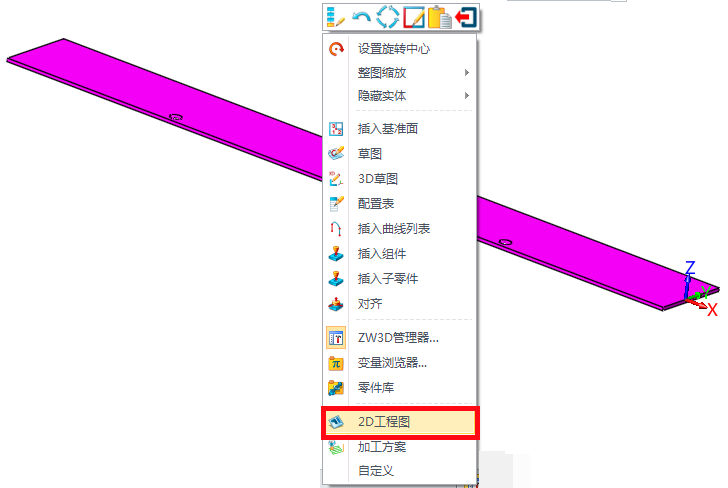

接著在工作區空白處點擊右鍵,選擇右鍵菜單中的“2D工程圖”


圖(6)

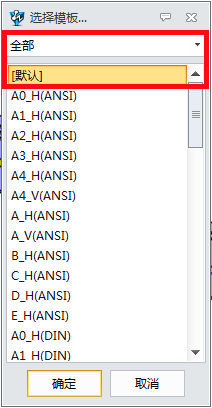

選擇“默認”(可根據實際情況選擇其他的模板),進入工程圖界面


圖(7)

在對話框中的“通用”頁簽中點擊紅框所示按鈕,使他們彈起處于未被選擇的狀態,同時設置所需比例


圖(8)

設置完成后,放置所需三視圖如圖(9)所示


圖(9)

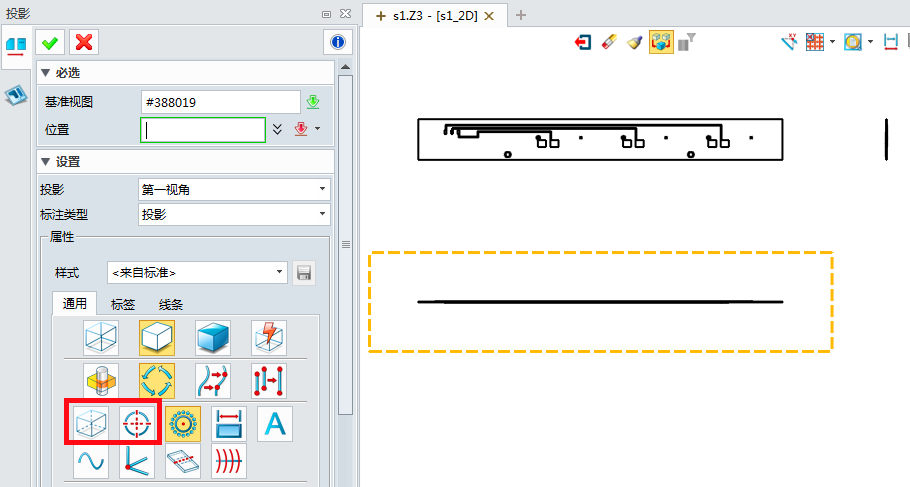

點擊“投影”命令,將線路板背面的形狀進行出圖


圖(10)

將對話框中紅框所示按鈕彈起處于未選擇狀態,如圖(11)所示


圖(11)

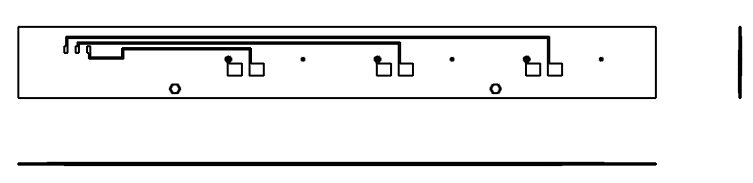

最終結果如圖(12)所示


圖(12)

點擊“退出”按鈕回到三維建模界面


圖(13)

接著,點擊圖(14)所示隱藏命令旁的黑色小三角,選擇“轉換實體可見性”,以便顯示孔板


圖(14)

孔板模型如圖(15)所示


圖(15)

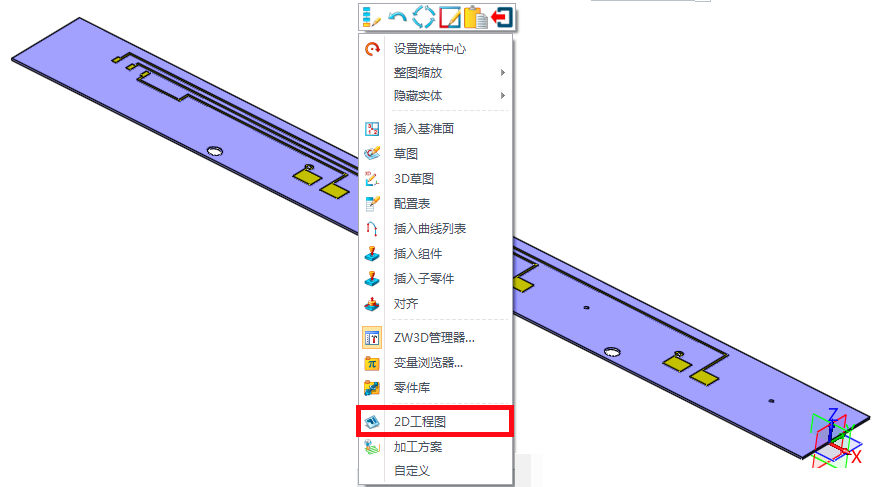

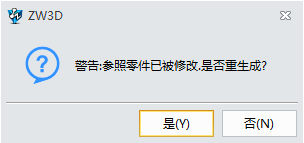

同樣,在工作區空白處點擊右鍵,選擇右鍵菜單中的“2D工程圖”,當提示警告時,選擇“否”,進入工程圖界面


圖(16)


 圖(17)

點擊工程圖繪圖區左下角的加號,如圖(18)所示,新建圖紙,以便用來生成孔板的視圖


圖(18)

點擊“布局---標準”命令進行視圖的生成


圖(19)

在對話框中點擊紅框所示按鈕使之彈起處于未選擇狀態,生成如圖所示的孔板視圖


圖(20)

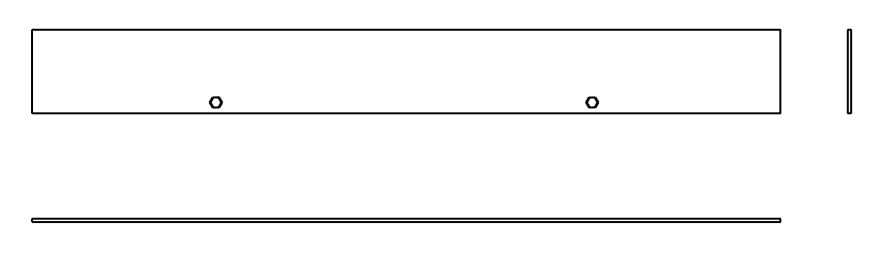

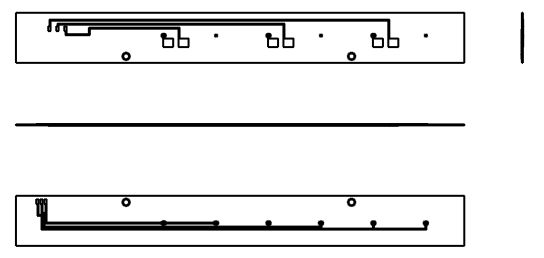

孔板三視圖如圖(21)所示


圖(21)

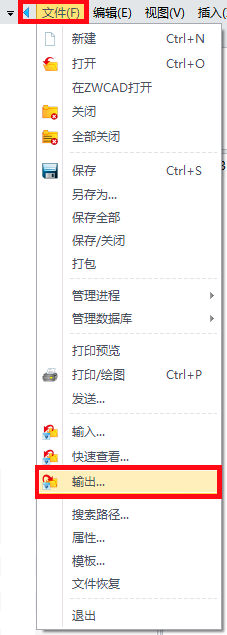

最后,我們來看看如何導出為DWG格式文件。點擊菜單“文件---輸出”命令,打開對話框


圖(22)

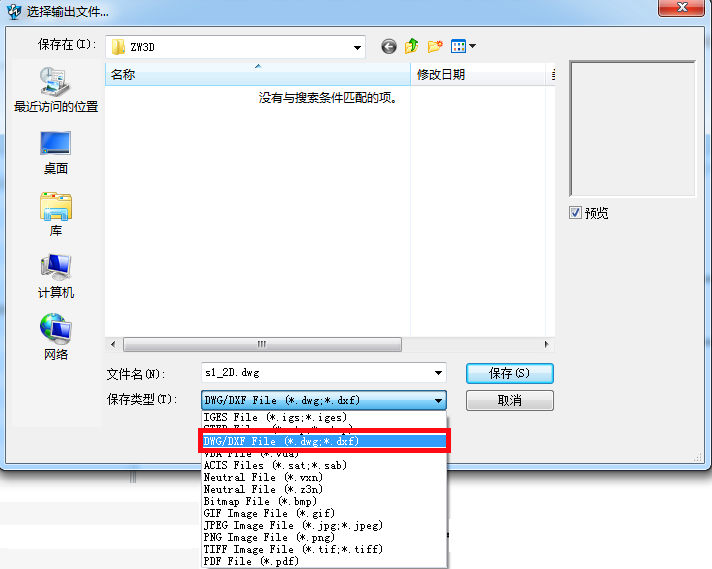

設置保存的“文件名”以及“保存類型”為DWG,點擊“保存”


圖(23)

設置保存路徑以及輸出版本等相關信息后,點擊“確定”即可輸出所需二維文件。


圖(24)

綜上所述,靈活的使用“隱藏”命令,不但可以讓我們的設計高效,也能提供不同部分出圖要求的工程師們有效出圖。
