前面的課程，我們使用中望3D先后完成兩款金戒指的相關設計操作，初步了解了中望3D的建模及渲染相關功能使用。這次課程，我們來繼續學習使用中望3D來進行男女鉆石對戒，來更深入感受下中望3D的戒指建模以及渲染等功能。

首先，我們來學習男鉆戒初步建模（開環男戒的主體部分）設計課程。

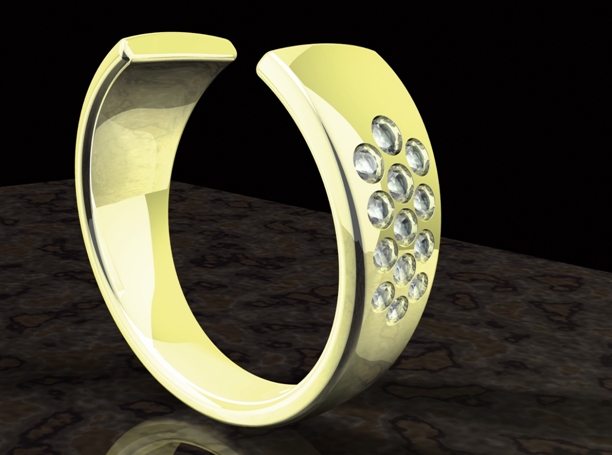

 圖1 男鉆戒

第一步，分別新建名稱為鉆石對戒的多對象文件，以及新建名稱為開環男戒的零件。

第二步，在XZ工作平面上創建下面草圖并保存該草圖，草圖參數如圖2所示。

 圖2 創建草圖-1

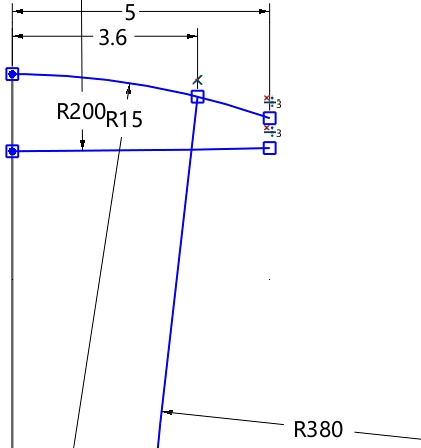

第三步，在YZ工作平面上創建草圖-2，分別繪制兩條圓弧并標注相應尺寸，添加垂直約束以及圓弧高度，上方位置草圖參數如圖3所示。

 圖3 創建草圖-2

第四步，在YZ工作平面上創建草圖-3，分別繪制兩條圓弧并標注相應尺寸，添加垂直約束以及圓弧高度，下方位置草圖參數如圖4所示。

 圖4創建草圖-3

第五步，繪制圓弧，上下方位置尺寸標注分別如圖5、圖6所示。

 圖5 繪制上方圓弧

 圖6繪制下方圓弧

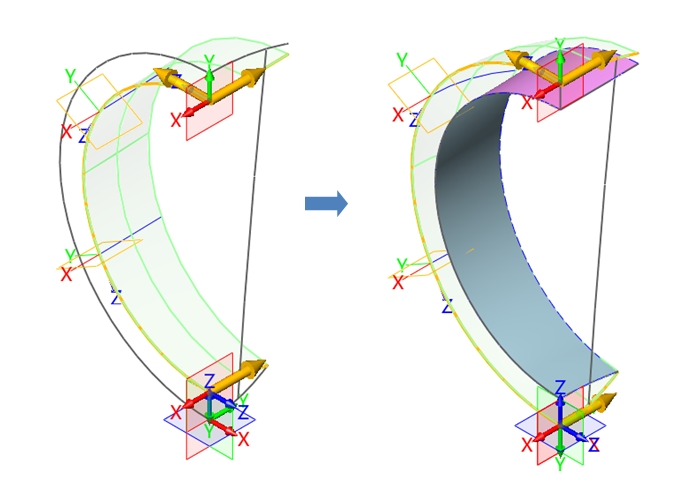

第六步，退出草圖，設置過濾器為曲線，分別使用驅動曲線放樣和放樣創建曲面，如圖7所示。

 圖7創建曲面

第七步，使用拉伸將圓弧曲線進行拉伸，和指定曲面使用布爾減運算，如圖8所示。

 圖8 曲面拉伸

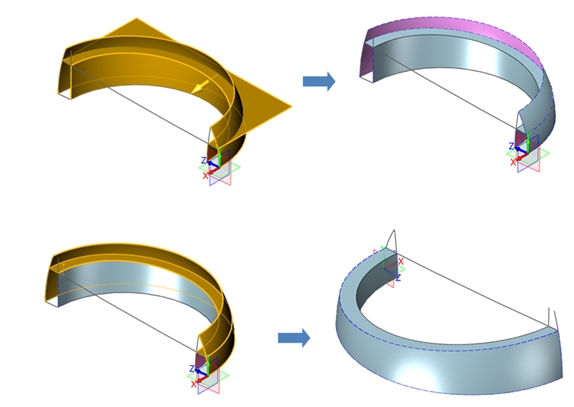

第八步，進行曲面修剪，移除不需要部分，如圖9所示。

 圖9 曲面修剪

第九步，分別拾取封閉輪廓，依次形成兩個曲面，如圖10所示。

 圖10曲面形成

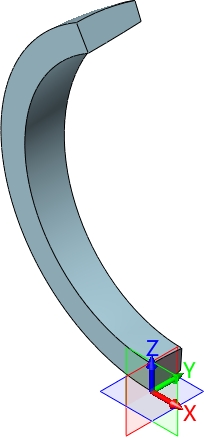

第十步，隱藏輔助草圖，使用縫合把封閉曲面縫合成實體，如圖11所示。

 圖11曲面縫合

第十一步，在XZ工作平面上創建草圖-4；并對該草圖進行拉伸，使用布爾運算切除造型，如圖12所示。

 圖12草圖拉伸切除

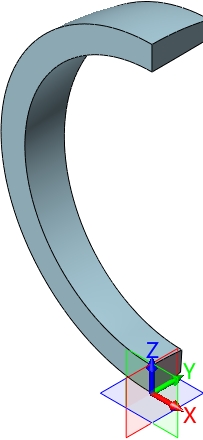

第十二步，隱藏使用過的輔助草圖，得圖13。

 圖13 隱藏草圖

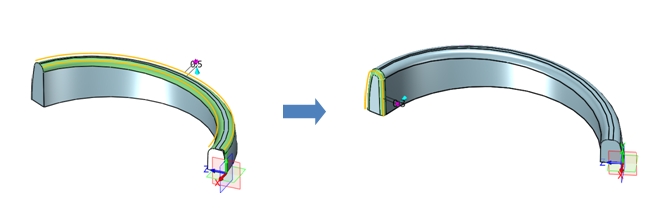

第十三步，依次對實體邊緣進行倒 0.5mm、0.3mm圓角，如圖14所示。

 圖14倒圓角操作-1

第十四步，在XZ工作平面上創建草圖-5，提取實體邊緣，繪制一個圓作為構造線，如圖15所示。

 圖15 構造線

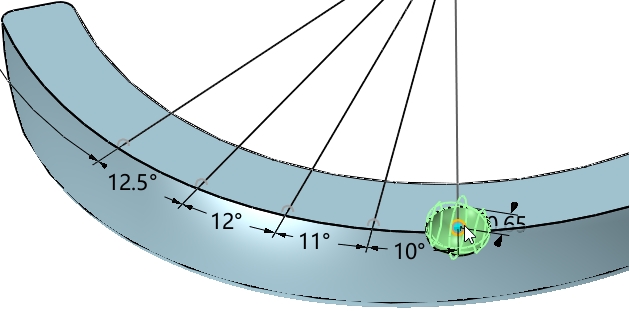

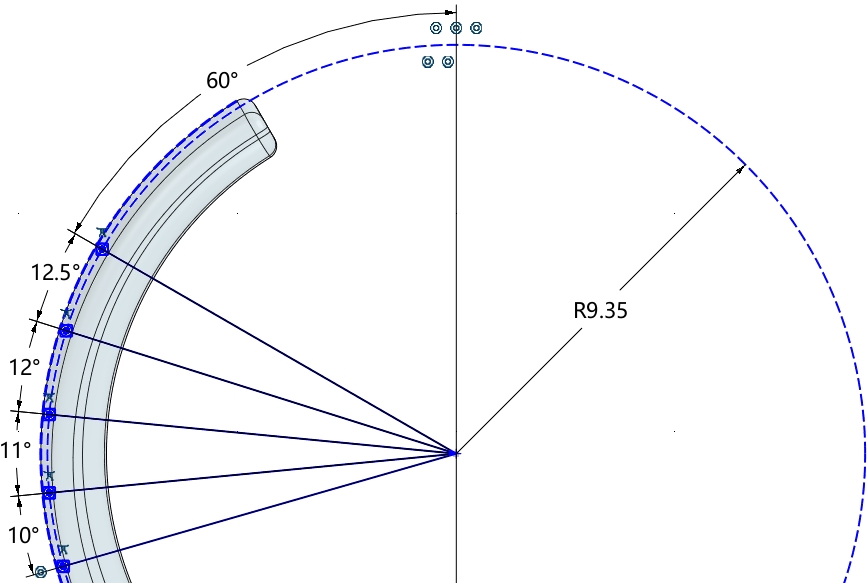

第十五步，依次繪制經過圓心的5條直線，使它們和圓弧構造線相交，標記角度，參數如圖16所示。

 圖16 繪制直線-1

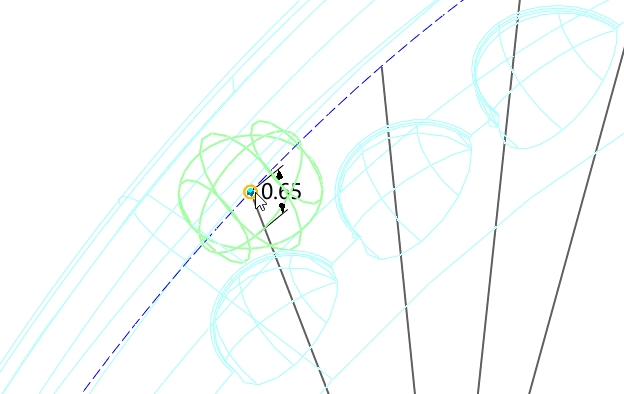

第十六步，退出草圖后調整模型視角，捕捉關鍵點，創建一個起始半徑為0.65mm的球體，和實體造型進行減運算，如圖17所示。

 圖17球體創建-1

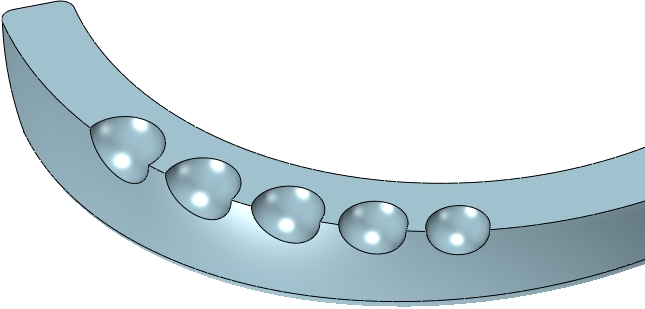

第十七步，捕捉關鍵點，半徑以0.05mm遞增，創建5個球體，隱藏含有點的草圖，如圖18所示。

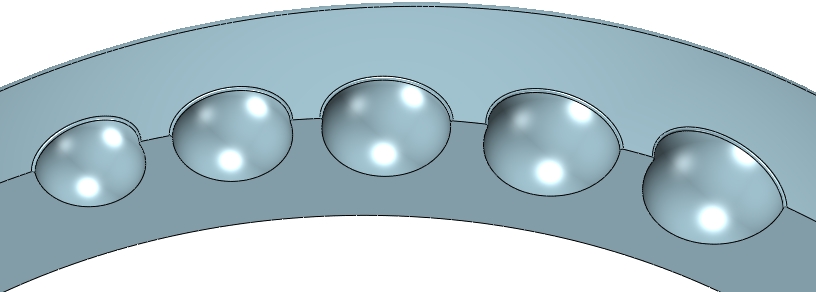

 圖18球體創建-2

第十八步，倒0.3mm圓角，如圖19所示。

 圖19倒圓角操作-2

第十九步，在YZ工作平面上創建草圖，繪制一根構造線，和上下兩個球體邊緣相切，如圖20所示。

 圖20 繪制相切構造線

第二十步，繪制平行構造線，偏移距離為0.55mm，如圖21所示。

 圖21 繪制平行構造線

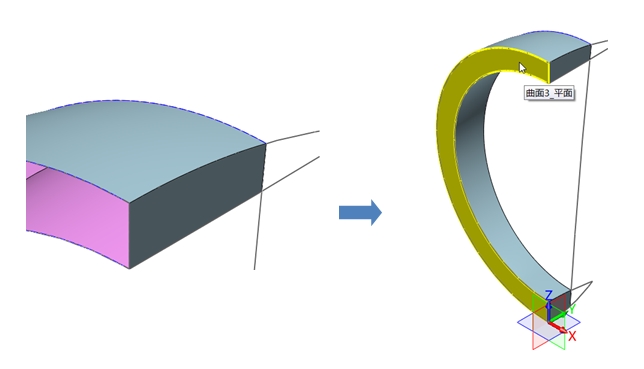

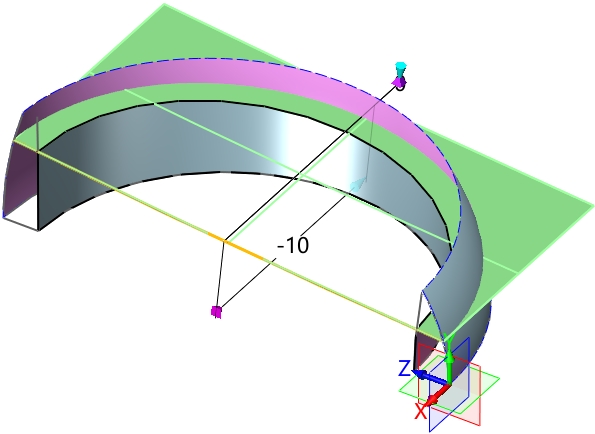

第二十一步，拉伸上部草圖直線，形成曲面，終止位置到面，如圖22所示。

 圖22 草圖拉伸

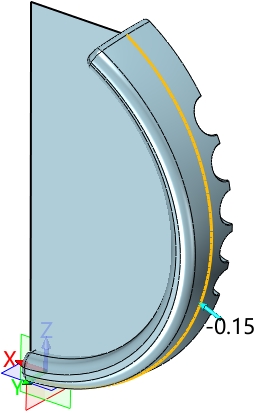

第二十二步，對上步曲面的圓弧部分進行縮進，往內延伸0.15mm，如圖23所示。

 圖23 曲面反伸

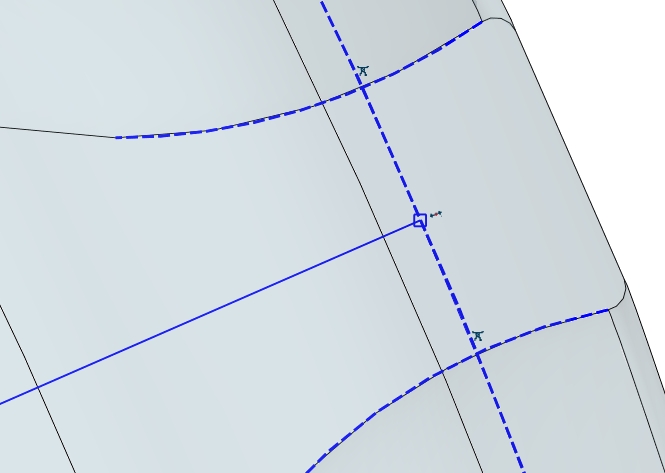

第二十三步，在上步曲面上創建草圖，提取需要的球體邊緣和曲面邊緣，使用直線連接兩交點，形成新的構造線，繪制經過圓弧中心的直線，一遍的端點落在繪制構造線的中點處，如圖24所示。

圖24 繪制直線-2

第二十四步，使用上部同樣的方法創建另外三條直線，如圖25所示。

 圖25 繪制直線-3

第二十五步，捕捉關鍵點，創建一個起始半徑為0.65mm的球體，位置落在上步草圖直線的端點上，并和造型進行減運算，如圖26所示。

 圖26球體創建-3

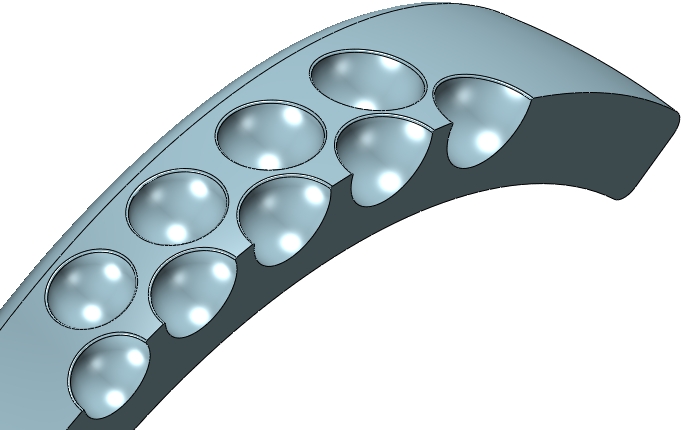

第二十六步，捕捉關鍵點，半徑以0.05mm遞增，創建4個球體，如圖27所示。

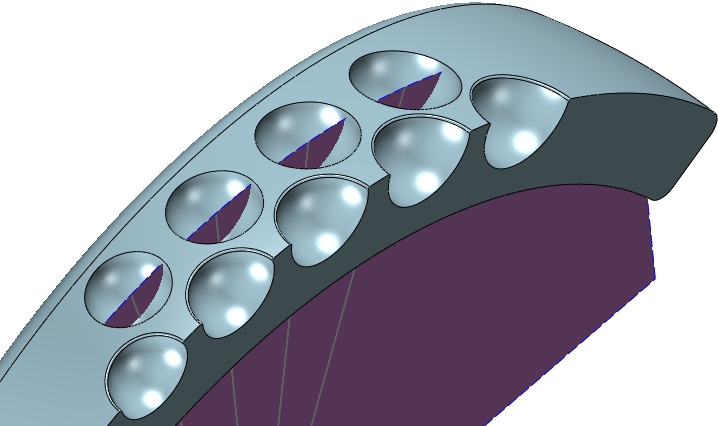

 圖27球體創建-4

第二十七步，隱藏為創建球體進行定位的輔助工作平面和輔助草圖，并進行0.03mm倒圓角，如圖28所示。

 圖28倒圓角操作-3

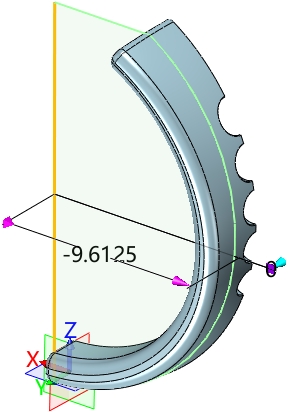

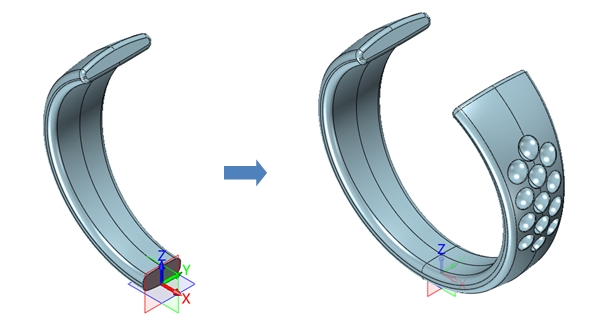

第二十八步，設置過濾器為造型，拾取鏡像平面，布爾加運算對鏡像后的造型進行合并，鏡像1/2戒指造型，得到開環男戒的主體部分，如圖29所示。

 圖29鏡像操作

到此，開環男戒的主體部分建模設計課程就完成了，由于篇幅原因，我們將使用中望3D在后續教程中繼續完成此鉆石對戒系列課程的學習。
