本教程的任務是使用SimWise對剪板機上的某承力構件進行靜應力分析，從而驗證在中望3D平臺下設計的產品結構是否滿足零件極端環境下的使用，在整個過程中，我們會學習到有限元分析的前處理及后處理等相關內容。

一、前處理

需要分析的零件如圖1所示，最大外輪廓為8000×3400×150mm，材料為Q235，需要承受1200T載荷；

 圖1

1、數模加載

使用中望3D打開零件數模，點擊“App--SimWise”，模型自動加載進入SimWise；

 圖2

2、單位及重力設置

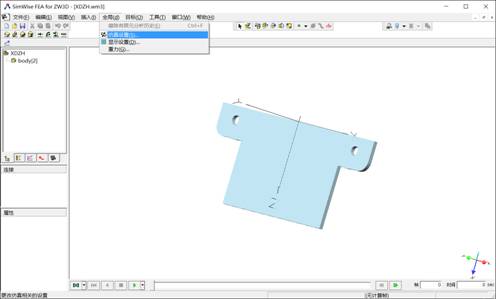

第1步，進入SimWise，選擇“全局--仿真設置”，進行單位設置；

 圖3

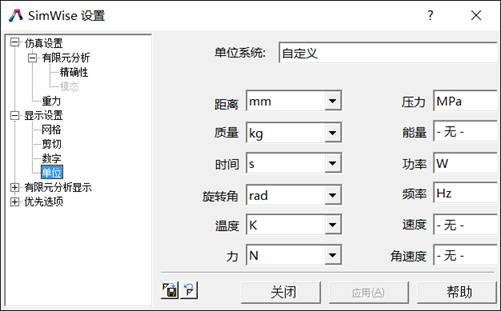

第2步，彈出設置窗口后，點開“顯示設置--單位”，單位系統選擇自定義，相關參數單位可自行定義，完成后點擊關閉；

 圖4

第3步，點擊“仿真設置--重力”，設置重力方向?yàn)閆軸，重力為默認值；

 圖5

3、設置固定面

第1步：點擊約束按鈕，選擇需要約束的面，分別固定兩個約束點；

 圖6

第2步：在歷史窗口中，同時選中兩個約束特征，右鍵點擊屬性命令；

 圖7

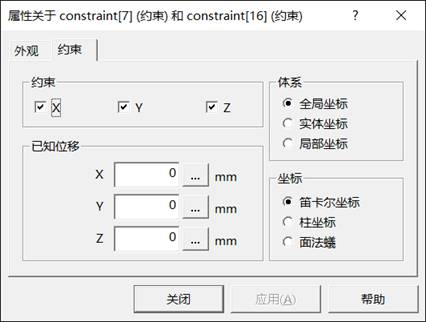

第3步：彈出屬性彈窗，定義坐標為笛卡爾坐標，其余參數默認；

 圖8

4、添加載荷

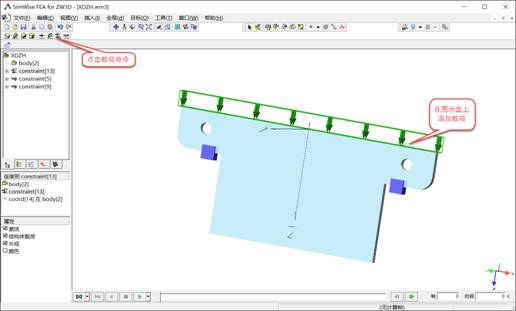

第1步：點擊載荷按鈕，選擇需要添加載荷的面；

 圖9

第2步：在歷史窗口中，點擊載荷特征，右鍵點擊屬性命令；

 圖10

第3步：彈出屬性彈窗，類型選擇為總力，坐標為面法向，載荷為-12000000N；

 圖11

 5、添加材料

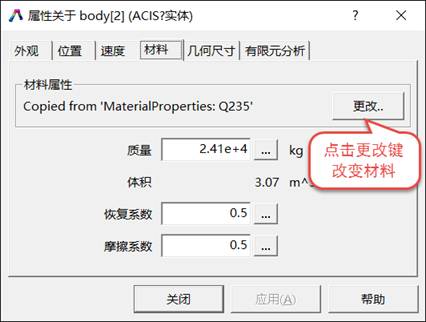

第1步，點擊body，右鍵選擇屬性命令，彈出屬性彈窗，點擊材料選項卡，點擊更改按鈕；

 圖12

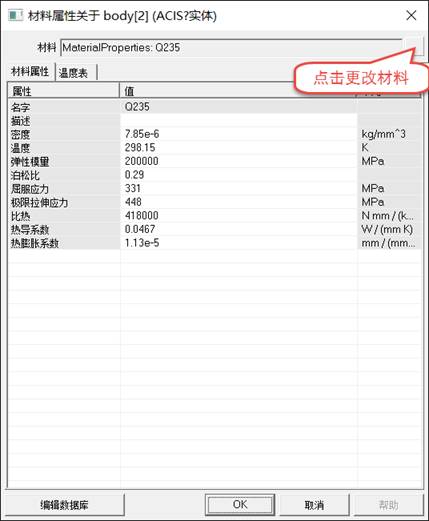

第2步，點擊更改材料，選擇Q235材料；

 圖13

6、劃分網格

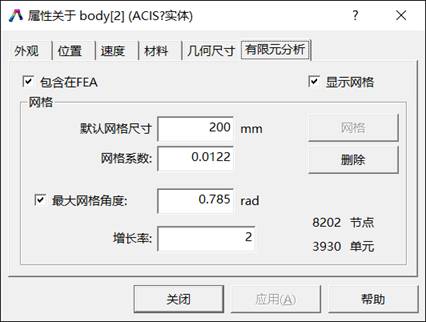

第1步：在圖12的屬性彈窗下，選擇有限元分析選項卡，勾選“包含在FEA”和“顯示網絡”，更改網格尺寸200，增長率2，點擊網格按鈕，完成網格劃分；

 圖14

7、開始分析計算

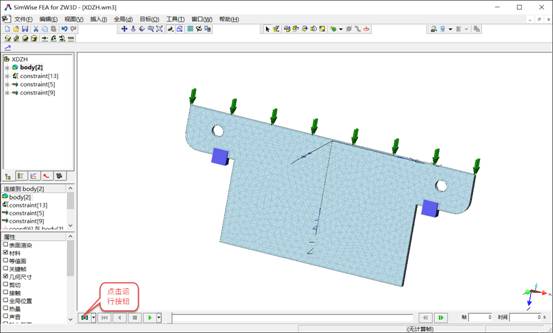

第1步：點擊運行按鈕，開始進行計算；

 圖15

 二、后處理

1、應力分析

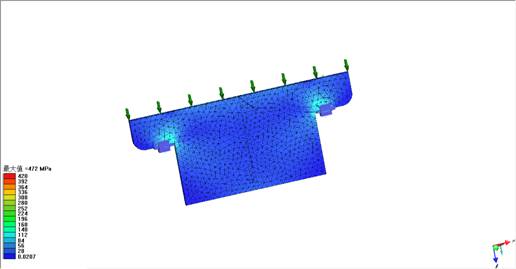

計算結束后，直接得出靜應力分析圖，對比彩虹帶，可以直觀地檢查產品各個位置的應力值；

 圖16

2、應變分析

 第1步：點擊彩虹帶，右鍵選擇數據庫，點擊應變；

 圖17

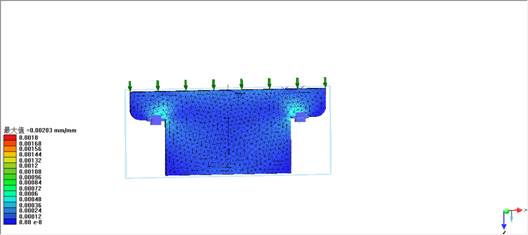

第2步：得到應變分布圖，可以對比彩虹帶，得出各部位應變值；

 圖18

3、位移分析

第1步：點擊彩虹帶，右鍵選擇數據庫，點擊位移；

第2步：得到位移分布圖，可以對比彩虹帶，得出各部分位移值；

 圖19

4、變形顯示

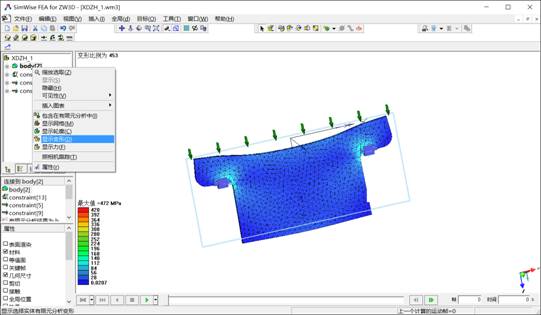

第1步：點擊body，右鍵選擇顯示變形，F(xiàn)EA中所顯示的變形幅度是夸張后的效果，便于分辨變形方向，實際變形量很小；

 圖20

5、仿真報告生成

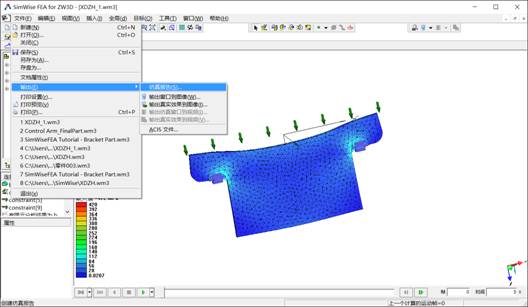

選擇“文件--輸出--仿真報告”，將模擬結果形成一份正式報告。

 圖21

恭喜你完成本教程!
