工程師們進行產品設計的過程中,有時需要體現各尺寸參數之間的關系,或者進行變量化設計,此時會使用方程式來進行相關工作,而在中望3D中,方程式的編輯既可一條一條的輸入,亦可直接使用已有的EXCEL數據。

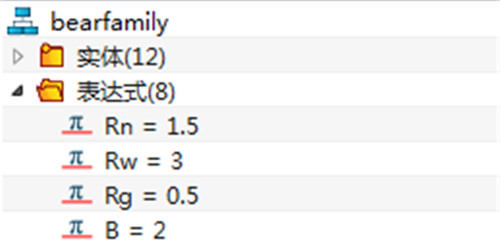

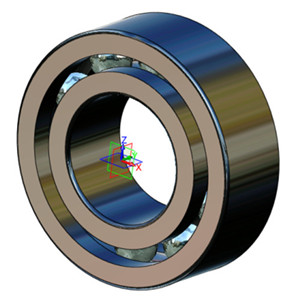

接下來,我們以下圖的軸承變量數據為例,在中望3D編輯方程式,并導入導出EXCEL。
圖(1)

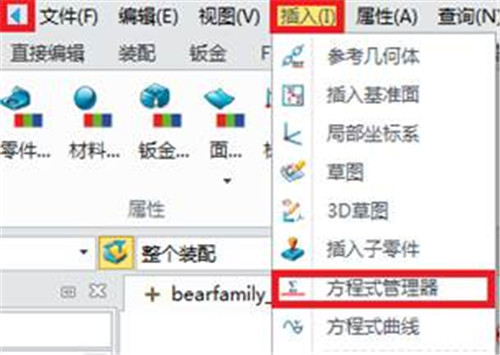

1.點擊左上方的藍色小三角按鈕,在展開菜單中點擊“插入”,選擇“方程式管理器”。
圖(2)

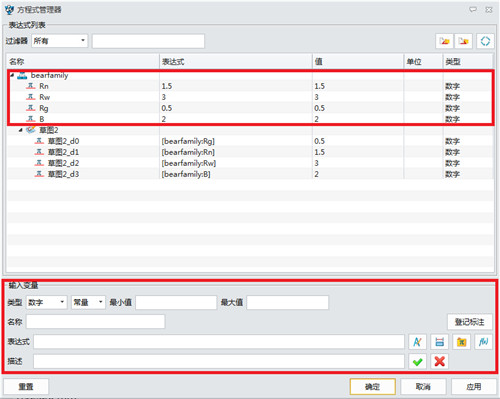

2.打開管理器對話框,即可進行方程式的編輯。圖中是已編輯的變量,亦可通過下方對話框輸入新的方程式。
圖(3)

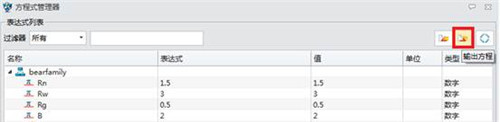

3.點擊右上方的“輸出方程”按鈕,將已有的方程式輸出為EXCEL。
圖(4)

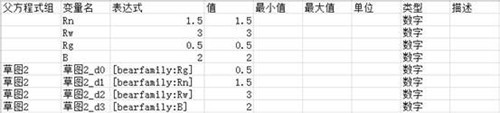

4.輸出后的EXCEL文檔如圖所示。
圖(5)

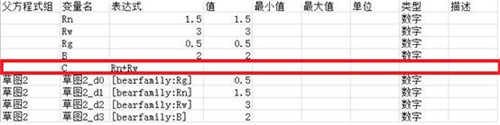

5.接著,插入一個變量“C”,它的表達式為“Rn+Rw”,如圖所示。
圖(6)
6.點擊方程式管理器右上方的“輸入方程”按鈕,將編輯后的EXCEL方程式輸入。
圖(7)

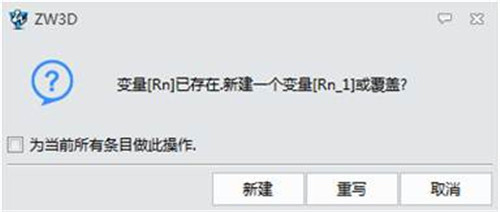

7.輸入時若有同名變量,將進行提示,根據需要選擇“新建”還是“重寫”,這里我們選擇“重寫”的方式。
圖(8)

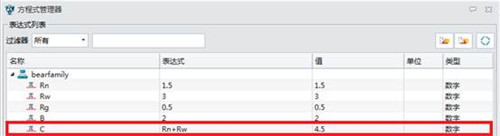

8.輸入后點擊“應用”,即可完成EXCEL方程式輸入,結果如圖所示。
圖(9)
綜上所述,中望3D方程式管理器,可以滿足設計師們對方程式編輯的需要,既可逐條編輯,亦可借用EXCEL方式進行方程式的編輯,有效地提高設計效率。
