鑄件(如圖1)具有復雜內腔,通過正常視圖很難看到內腔內部結構,即使通過剖切視圖也無法看到全部內腔結構。而型芯是鑄型的一個重要組成部分,是形成鑄件的內腔、孔洞和形狀復雜阻礙取模部分的外形以及鑄型中有特殊要求的部分。本次課程我們將針對這種結構,學習如何使用中望3D快速抽取內腔并進行型芯設計。
圖1

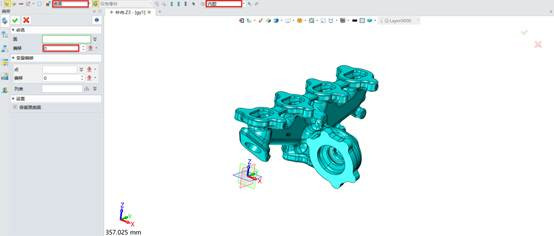

1.首先,選擇“曲面-編輯面-偏移命令”,調整過濾器選項,屬性過濾器調整為曲面,智能參考點調整為內腔,偏移距離為0,選擇內腔曲面,如圖2。
圖2

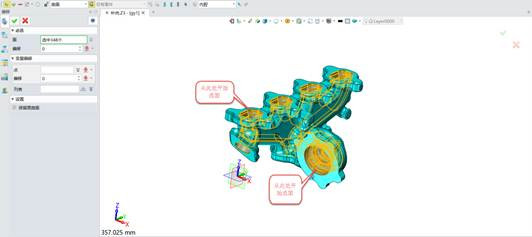

2.在曲面選擇時,按標識處開始選面,通過3到4次選擇,即可將內腔348個曲面全部選中,如圖3。
圖3

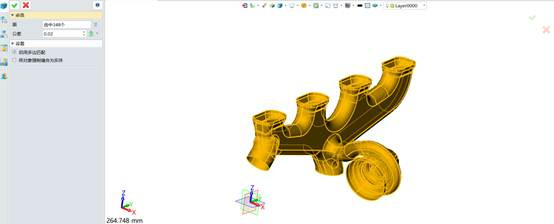

3.接著隱藏鑄件實體,顯示剛才生成的內腔曲面,選擇“曲面-編輯面-縫合命令”,框選中所有曲面,如圖4。
圖4

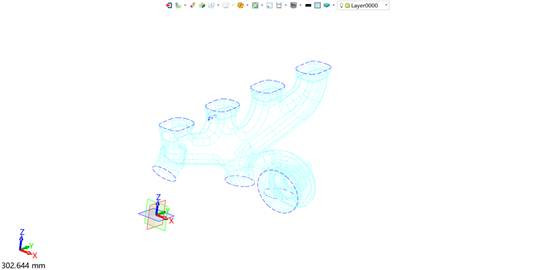

4.然后按“Ctrl+F”鍵,切換顯示模式,藍色虛線部分為開放曲面,必須將其修復才能生成實體,如圖5。
圖5

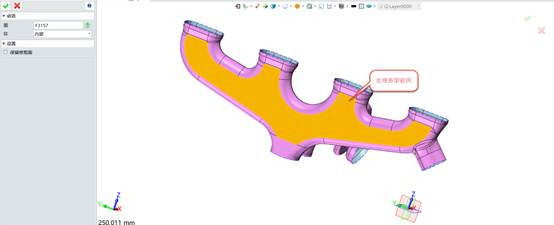

5.接著選擇“曲面-編輯邊-刪除環命令”,選擇有破洞的曲面,環參數為內部,點擊確定后刪除曲面破洞,如圖6。
圖6

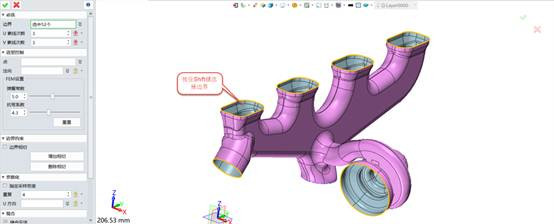

6.下一步選擇“曲面-基礎面-FEM面命令”,按住Shift鍵選擇邊界,如圖7。
圖7

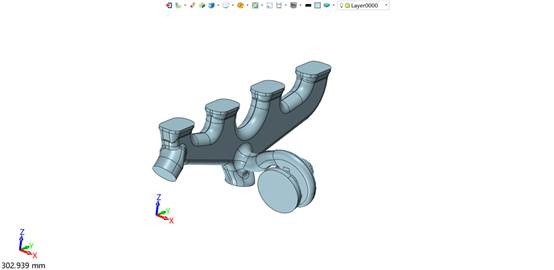

7.最后依次封閉所有開口后,內腔體實體即可生成,如圖8。
圖8
這樣,后續我們就可以利用內腔體實體進行型芯及型芯座設計,通過此方法可以有效提高設計制圖效率,大家快來試試吧!
