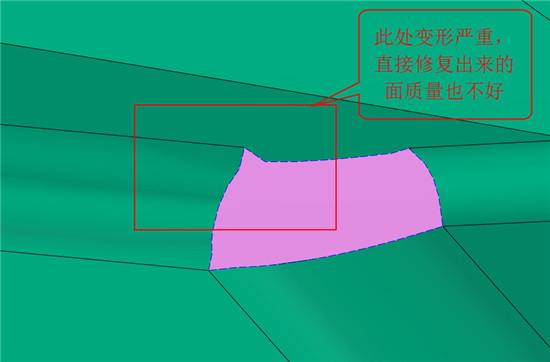

破面修復是一個產品工程師無法回避的問題,而從前期報價到模具設計及CAM編程加工都涉及到補破面的工作。在一些OEM公司,客戶來圖格式多樣化,難免出現破化的產品圖,一些變形嚴重的面更是讓人頭疼(如圖1)。


圖1 變形嚴重的破面

那么如何對上圖所示的破面進行快速修復,且使其達到良好的質量?下面我們來學習使用中望3D的混合建模功能,對破面進行修復的技巧。

中望3D支持直接導入CATIA、NX、PROE、SOLIDWORKS、SOLIDEDGE、INVENTOR、IGS、STP、X_T等格式。導入產品圖后我們要先找到出現破面的地方,中望3D提供了2種方法去幫助工程師定位破面的地方。

找破面方法:

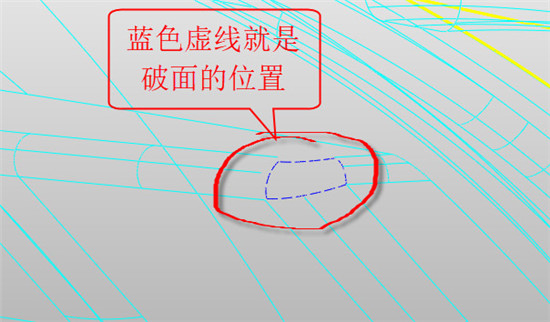

1. 通過切換到線框模式(CTRL+F可以快速實現線框和著色顯示的切換),具體見圖2,藍色虛線就是有破面的地方。


圖2 破面的位置

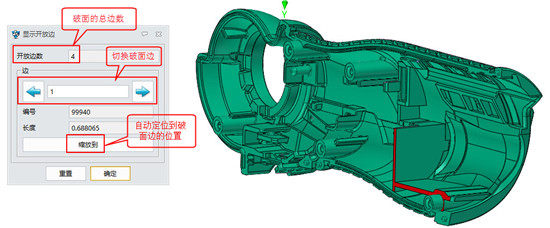

2. 通過修復模塊里的顯示開放邊功能,自動定位到破面的地方,具體操作如圖3、圖4。


圖3 自動定位破面的地方

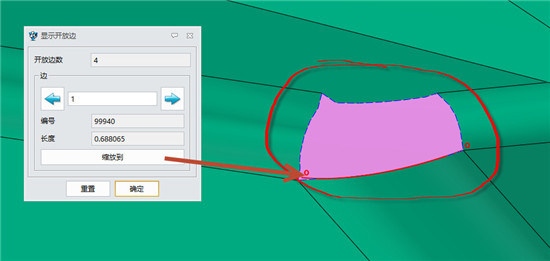

縮放定位后的效果:


圖4 縮放定位后的效果

找到破面的位置后就可以開始進行修復的工作了:

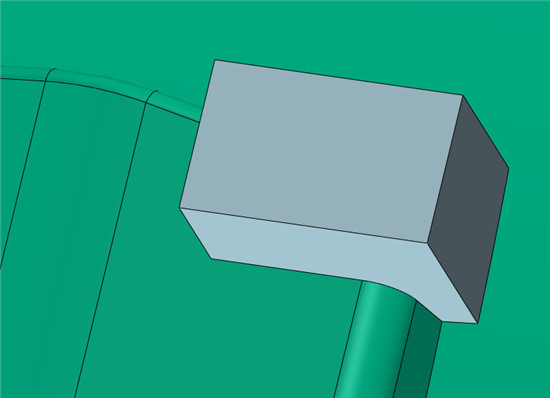

1. 在破面變形的位置創建一個六面體,大小覆蓋變形的面就可以,如圖5。


圖5 創建六面體

下圖是布爾加六面體后的效果,如圖6。


圖6 創建六面體后的效果

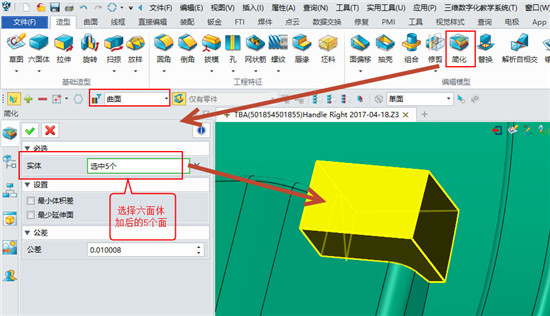

2. 接下來使用【造型】模塊的【簡化】功能,如圖7。


圖7 選擇六面體加后的5個面

簡化后的效果,見圖8:


圖8 簡化后的效果

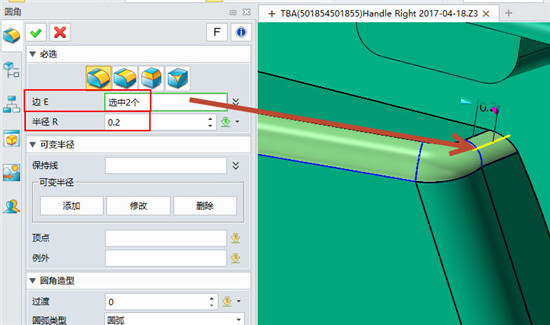

3. 根據原來圓角大小,用倒圓角來還原原來的倒圓角,如圖9所示:


圖9 還原原來的倒圓角

到此破面已經完美修復,見圖10:


圖10 破面修復后的效果

中望3D支持在面體與實體之間做布爾運算操作,這樣可以免除很多需要做面才能修復的麻煩,而且操作更快捷,修復效果更好。
