在上篇教程中,我們使用中望3D完成了閥的主體部分零件設計操作,在本篇課程將繼續完成剩余部分設計,并對零件進行進一步裝配和渲染,以完成整個設計課程。下面,我們開始閥設計的下半節課程學習。
第一步,在下圖圓柱體端面上創建一個圓柱體,半徑為14mm,長度為22mm,和原造型進行布爾加運算,如圖1所示。
圖1 創建圓柱體-1

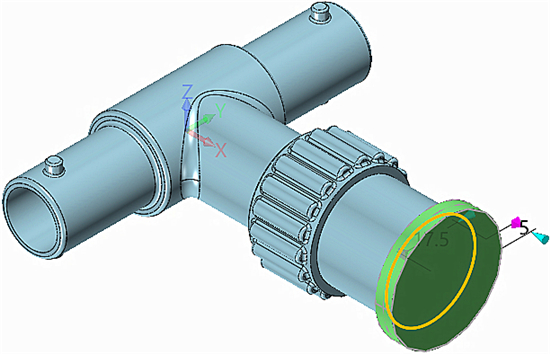

第二步,在下圖圓柱體端面上創建一個圓柱體,半徑為17.5mm,長度為5mm,和原造型進行布爾加運算,如圖2所示。
圖2 創建圓柱體-2

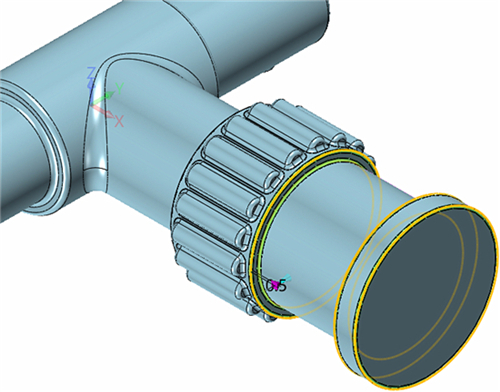

第三步,對下圖5個邊進行0.5mm的倒圓角,如圖3所示。
圖3 倒圓角-1

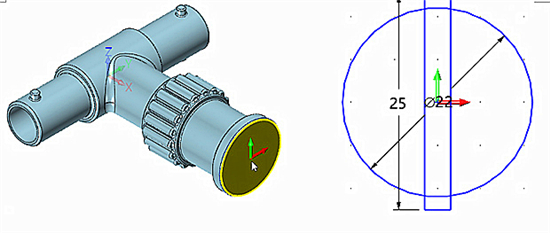

第四步,在下圖端面上創建草圖,繪制草圖進行全約束后退出草圖,參數如圖4所示。
圖4 繪制草圖-1

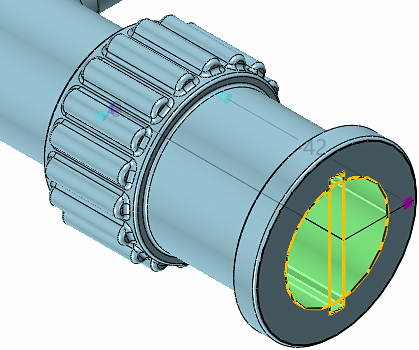

第五步,對上步草圖進行拉伸,長度為42mm,和原造型進行布爾減運算,如圖5所示。
圖5 拉伸

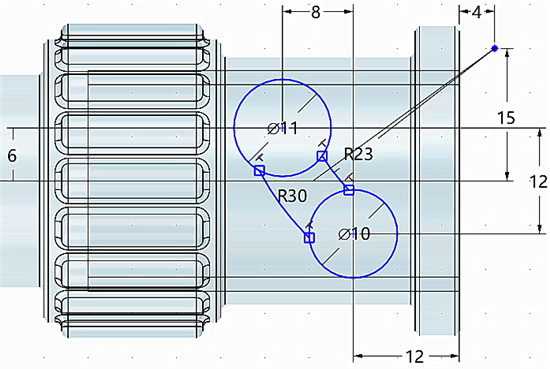

第六步,在XZ工作平面上創建草圖,繪制下圖草圖,全約束后退出草圖,詳細參數如圖6所示。
圖6 繪制草圖-2

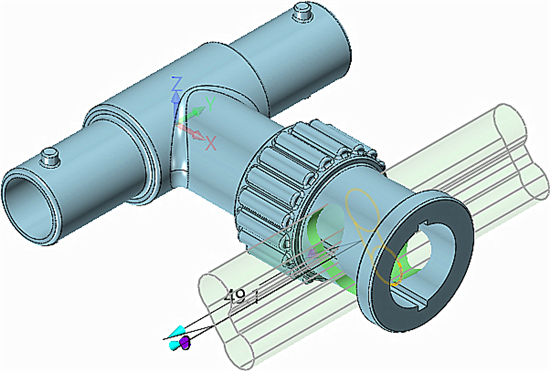

第七步,對上步草圖進行拉伸,拾取三個封閉區域輪廓,類型為對稱,穿過所有,布爾運算為減運算,如圖7所示。
圖7 拉伸對稱
第八步,對上步拉伸所產生孔內部的8個邊進行3mm的倒圓角,完成Valve Fitting零件的設計,退出零件,如圖8所示。
圖8 倒圓角-2
第九步,新建一個名稱為Valve的裝配,插入零件Valve_Fitting,位置在零位,固定組件,如圖9所示。
圖9 插入零件

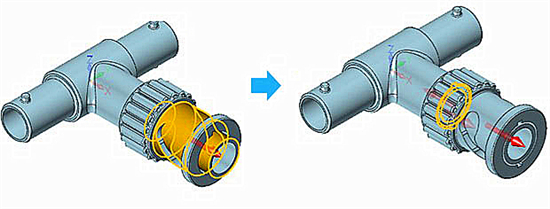

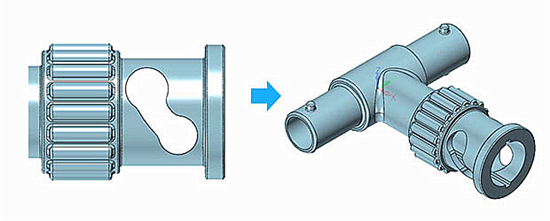

第十步,插入零件Insert,將Insert和Valve_Fitting進行同心約束,再進行重合約束,如圖10所示。
圖10 約束-1

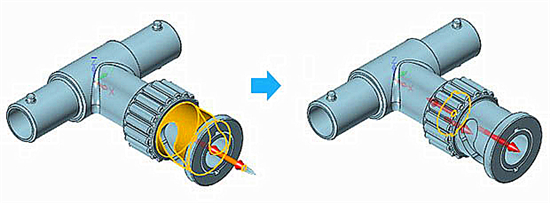

第十一步,插入零件Needle,將Needle和Valve_Fitting進行同心約束,再進行重合約束,如圖11所示。
圖11 約束-2

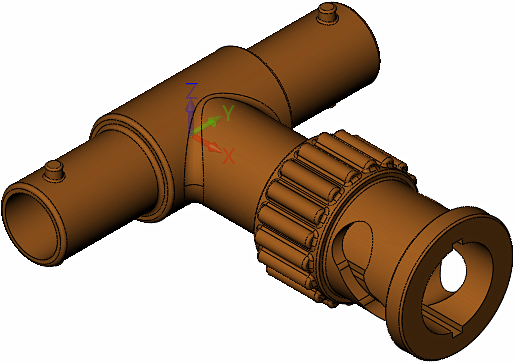

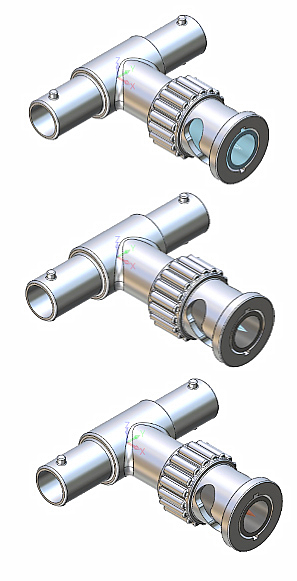

第十二步,對Insert添加鉻材質,鋼材質,銅材質,然后保存文件,如圖12所示。
圖12 添加材質-1

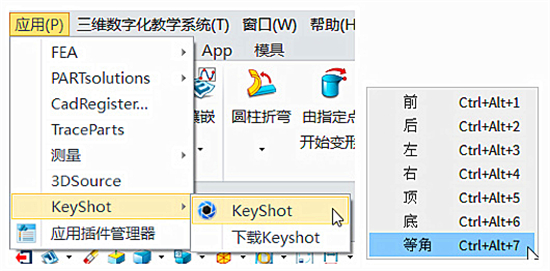

第十三步,啟動KeyShot,選擇等角標準視圖,如圖13所示。
圖13 啟動KeyShot

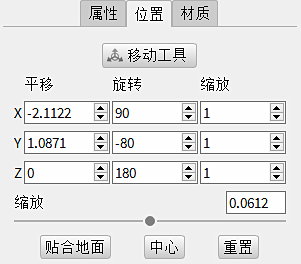

第十四步,移動模型位置,沿Y軸旋轉-80°,如圖14所示。
圖14 移動模型
第十五步,找到下圖材質,并給零件Valve_Fitting和Needle添加該材質,如圖15所示。
圖15 添加材質-2

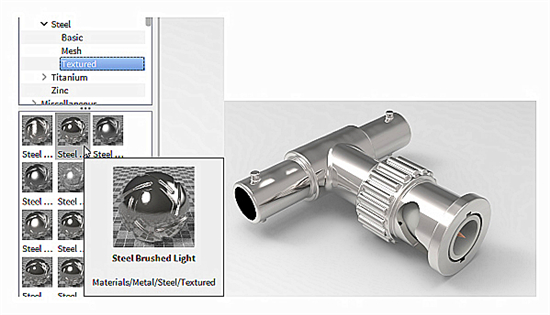

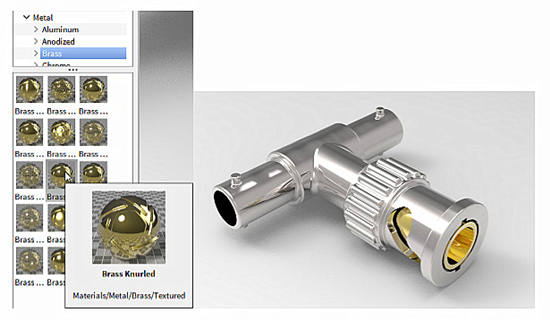

第十六步,找到下圖材質,給零件Insert添加該材質,如圖16所示。
圖16 添加材質-3

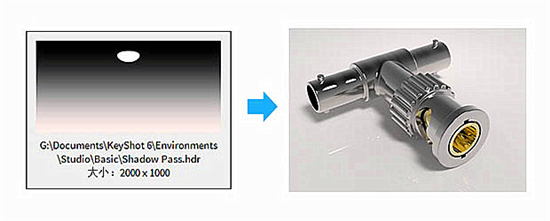

第十七步,使用下圖背景,得到效果,保存渲染文件及文件包,如圖17所示。
圖17 渲染文件
現在,通過中望3D進行閥自下而上設計和渲染課程就全部完成了。希望通過本課程的學習,大家可掌握中望3D中多種回轉體的建模方式、基本裝配以及裝配渲染等操作技巧,大家后續可以設計出更多類型的閥,在中望3D軟件中發掘出更多設計技巧。
