在產品設計和制造過程中，工程師們經常需要通過三維軟件的動態剖切視圖功能來分析產品的結構情況。新版本中望3D 2018對動態剖切視圖功能進行了全方位的升級，增加了一系列更為方便、智能的功能。 本次課程將以齒輪減速箱為例，讓大家來學習新功能的使用。 1.全新的三平面剖切模式 中望3D 2018在原有單面剖切模式、切割面剖切模式、線框平面剖切模式以及輪廓顯示剖切模式基礎上新增了三平面剖切模式。通過控制參與剖切平面的數量，可以任意組合得到特定的剖切效果，極大方便了工程師們對復雜產品各角度結構的分析對比，提高設計效率，如下圖1-3所示。

 圖1 單平面剖切視圖

 圖2 雙平面剖切視圖

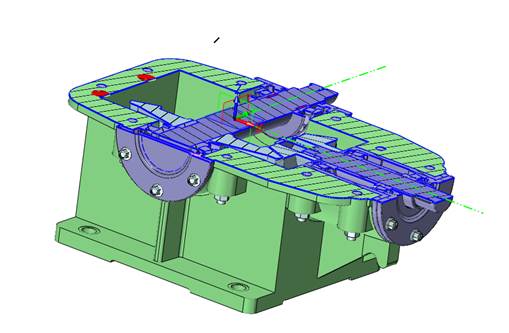

 圖3 三平面剖切視圖

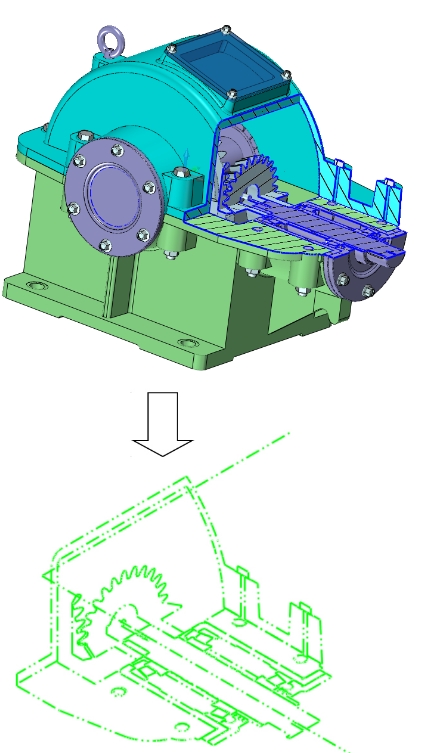

2.更強的截面曲線轉化功能 新剖切模式下，多平面剖切視圖越來越普遍，原來的截面曲線轉化也作了相應的升級。中望3D 2018支持激活剖切視圖的所有可見剖切線，然后一次性轉換為線框?qū)ο?，對比原來的單平面剖切線轉換，極大地提高了轉化率，實現了所見即所得的設計理念，如圖4所示。

 圖4

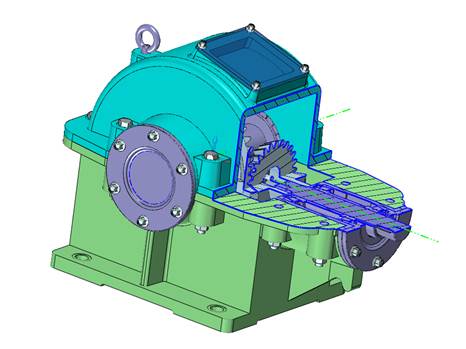

3.更靈活地剖切對象選擇 中望3D 2018提供了剖切對象控制功能，工程師們可以根據需要更加便捷和靈活地控制組件是否參與剖切。通過控制齒輪減速箱的內部組件不參與剖切，還可以看到其完整的內部結構形態，以展現它的原理結構，如圖5所示。

圖5

4.更多的剖切對象格式支持 中望3D 2018全面支持STL對象剖切，可以直接觀察STL對象內部結構，同時也可以像其他格式對象一樣，一次性轉換激活剖切視圖的所有可見剖切線并進行尺寸測量等相應操作，這極大降低了工程師們對STL對象的分析處理難度，并提高工作效率，如圖6-7所示。

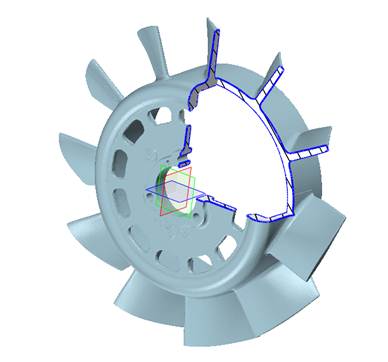

圖6

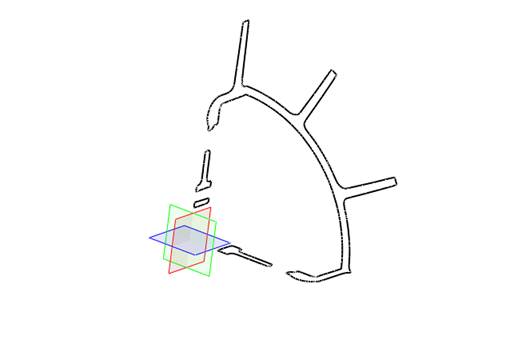

圖7

通過上述內容，我們可以看到中望3D 2018提供了更強大的動態剖切視圖功能，相信能讓大家原來繁瑣的產品分析工作變得更加簡單?？靵碓囋嚢?！
