華南理工大學機械工程及自動化專業2008級   林仁望  郭文杰

       當今世界最普及的機械制造行業是交通工具,而未來的交通工具將決定著新紀元的概貌。誰能先人一步掌握新的技術,誰就能主宰未來世界。作為CAD軟件的愛好者,我們一直希望能夠自己設計一些有創造性的東西。借助本次2011中望全球CAD大賽的契機,我們嘗試著用中望3D設計出了一款海陸空航汽車,并且非常榮幸地獲得了高校組的二等獎。第一次使用中望3D這款三維CAD軟件,感覺還不錯。學習起來非常容易,使用起來也挺方便。

CAD狂想曲:用中望3D設計海陸空航汽車

(2011中望全球設計大賽“高校聯盟組”二等獎獲得者林仁望、郭文杰)

       目前陸空一體的汽車已經在美國問世。2009年6月,美國聯邦航空管理局終于認可了“會飛汽車”的身份,允許它使用“輕型運動飛機”的許可證上路。與此同時,美國公路交通安全管理局也已經批準該車上路。于是我們大膽地猜想,未來的交通工具一定是多元化的。

CAD狂想曲:用中望3D設計海陸空航汽車
(林仁望、郭文杰和他們的作品“海陸空航汽車”)

       那么,再進一步考慮,海陸空,甚至是海陸空航汽車,是否也可以獲得市場呢?我們?cè)O(shè)想,只要解決駕駛艙的密封問題和適應不同路況接地設備,加以輔助飛行的裝置,然后再解決高效率能源儲備問題,那么海陸空航一體化的汽車是可以實現的。因此我們將我們的外觀設計通過中望3D構筑出來。

CAD狂想曲:用中望3D設計海陸空航汽車

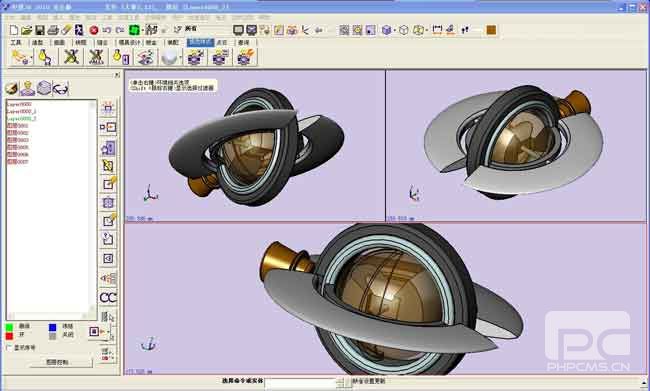

(林仁望、郭文杰作品——“海陸空航汽車”)

       由圖中可以看出,該模型為左右對稱結構,而且大部分的實體是規則幾何體,可以用中望3D里面的實體工具來實現,同時輔助以實體修剪、分割等工具進行外觀細致化。至于飛行輔助器等部分,則主要通過掃掠工具來構筑曲面形狀。整體而言,設計部分比較花心思,建模過程則顯得相對容易。在這個過程中,我們一直保持著一種“無知”的心態,在一些具體細節上我們沒有足夠的知識支持,但卻使我們可以像個孩子一樣盡情幻想,最后得以畫出一個新穎而較夸張的模型。

       總的來說,中望3D這款軟件基本功能還是非常不錯的,某些方面甚至比其他知名的三維軟件還要人性化,包括界面與工具設計等,在繪圖過程為繪圖者提供了不少的便利。功能也非常多,能充分滿足設計上的需求。當然,作為一款問世不久的三維CAD軟件,中望3D也還是有不少可以改進的地方,比如模塊化設計可以有所改良,撤銷功能也還有進一步完善的空間。

       不管怎樣,第一次摸索使用中望3D完成了這部作品,付出了很多的心血,也獲得了大家的認可與肯定。我們很榮幸地在這次2011年中望全球設計大賽中獲得了不錯的成績。作為機械設計的狂熱愛好者,我們非常開心自己的作品能得到大家的肯定。如果你也有什么奇思妙想的話,千萬不要猶豫,現在就把它設計出來吧!
