2011中望全球設計大賽中望3D組一等獎獲得者郭利兵

       經過這次比賽，我對于中望3D也有了比較深入的認識。總的來說，軟件UI界面比之前的版本有了很大的改進，在建模過程中，中望3D響應速度很快。幾乎沒有延時現象，整體表現很流暢。進行倒角、倒圓等命令時，會根據參數的調整實體動態調整，在三維界面也能實時動態調整標注。直觀且提高了制作效率。值得一提的是，在創作的過程中，發現中望3D在混合建模方面的功能非常強大也非常實用。

       下面我就作品完成過程（作品見圖一）中建模時的一些難點和心得和大家分享一下。

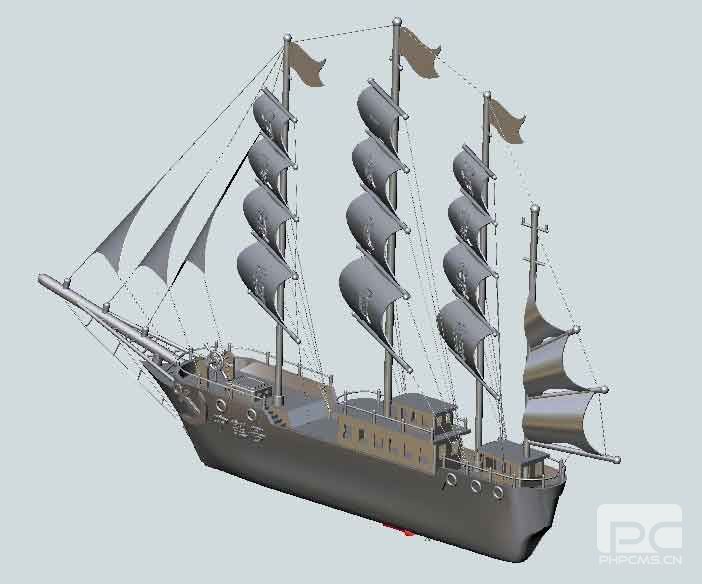

圖一：2011中望全球設計大賽中望3D組一等獎作品（作者郭利兵）

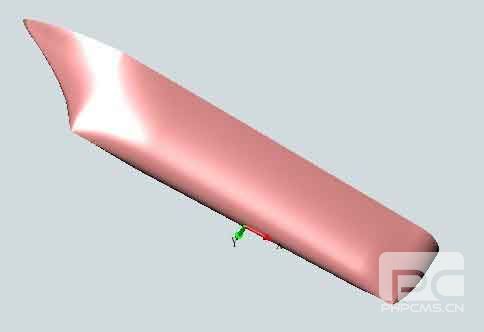

       俗話說“萬丈高樓平地起”，船身是整個作品的關鍵，船身必須具有高度整合的流線形，如何才能制作一個光滑的流線形船身呢？我開始試著采用傳統的拉伸、掃掠功能制作，但是由于船頭與船身需要有較大的曲面過渡，效果不是令人滿意，也達不到作品本身的要求，最終在查閱了一些帆船制造工藝后，決定采用先搭龍骨，再利用中望3D中曲面——N邊形面"搭建船身。效果圖如圖二：

圖二

       大家可以看到，曲面的成形質量非常高，整個船身雖然由將近二十多塊曲面拼接而成，但曲面之間銜接的卻非常光滑完整，如同一個曲面一樣。這么大的曲面曲率過渡，在經過縫合處理后也沒有出現扭曲和破面現象。

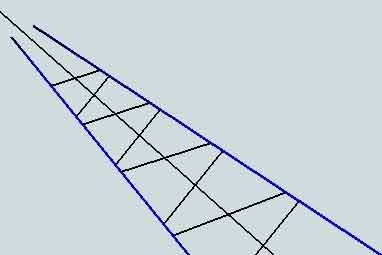

       船的艇首鼻部分需要有大量的支架交錯組成，通常采用其它三維建模軟件時，采用的方法可能只有利用掃掠才能完成，由于是交錯結構，所以在掃掠時定位也會非常困難，會消耗大量的精力，而在中望3D中只需在草圖中繪制所需的支架結構圖，（見圖三）

圖三

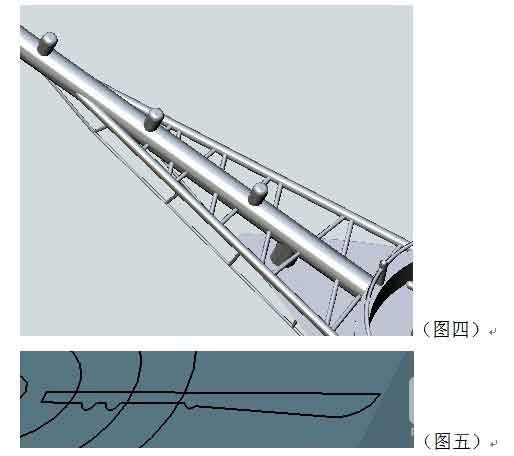

       然后利用中望3D的快速造型中的桿狀掃掠（造型——桿狀掃掠），選擇繪制好的支架結構草圖便可以輕松繪制出所需要的效果。（見圖四）

       帆船中的舵，在整個作品算是一個亮點，效果很不錯，但制作過程卻是很簡單，在繪圖工具中選擇“工具——插入草圖”，按提示選擇基準面為草圖的建立面，繪制船舵形狀尺寸。（如圖五）

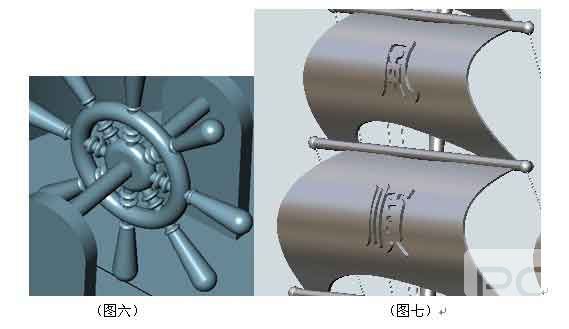

       繪制好后，在工具欄中選擇“退出草圖”，進入三維空間，用“造型——旋轉”命令，選擇中間的線為旋轉軸，旋轉360度，確定后，形成三維實體。選擇“工具——陣列”，選擇“圓形陣列”，基體選擇旋轉后的實體，定義陣列數目、角度，就可以看到到最終的效果了。（見圖六）

       作品的另一個難點就是如何在曲面上拉伸字體，大家可能都會在平面的拉伸字體，只需選定適合的平面，新建“草圖”，進入草圖模式后，寫上所需的字體，退出草圖，選擇“造型——拉伸”即可。但是在曲面上就不會這么容易了，在曲面上是不容許直接創建草圖的。經過多次實驗后，我決定采用先投影后鑲嵌的做法，具體做法：在曲面前創建一個基準面，在此基準面上創建草圖，進入草圖模式后，寫上需要拉伸的字體。退出草圖模式，選擇“線框——投影曲線”。投影曲線到曲面上。然后進入“造型——鑲嵌曲線”設置曲面、曲線、拉伸高度。確定后就看以看到鑲嵌在曲面的上字體了（見圖七）。

       到這里，作品就已經完成了。各位如果有興趣的話，不妨親自下載中望3D體驗一下。作為一款國產三維CAD軟件，中望3D盡管還不是十分完善，但是也還是有不少可取的地方。我也非常希望隨著國產三軟軟件不斷的進步與提升，能帶給我們更多的驚喜。
