1、單擊【新建】按鈕,新建一個零件文件。

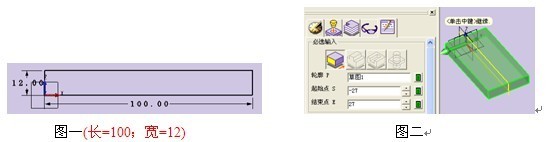

2、繪圖區域單擊鼠標右鍵,選擇“插入草圖”,出現【草圖】屬性管理器,選擇YZ平面后點擊確定,進入草圖繪制,繪制草圖如圖一所示。點擊按鈕退出草圖。單擊【拉伸】按紐,出現【拉伸】屬性管理器,輪廓P選擇剛繪制好的‘草圖1’,起始點S設置為‘-27’,結束點E設置為‘27’,如圖二所示,單擊確認結束拉伸命令。

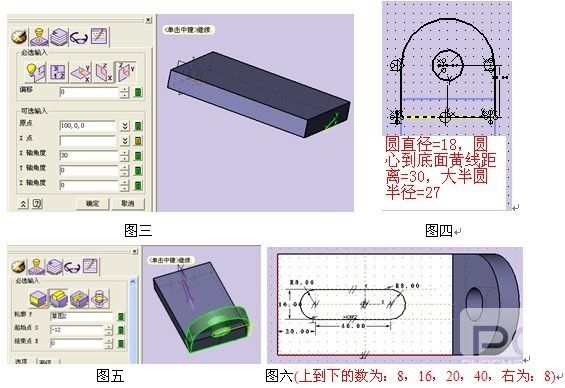

3、繪圖區域單擊鼠標右鍵,選擇“插入基準面”,出現【基準面】屬性管理器,用YZ平面來創建一個基準面,設置如圖三所示。創建好后,我們來‘插入草圖’(方法同第2步),在選擇剛創建好的基準面確定后,進入草圖繪制,繪制草圖如圖四所示,點擊退出草圖。單擊【拉伸】按紐,出現【拉伸】屬性管理器,在此我們先選擇‘加運算’,再輪廓P選擇剛繪制好的‘草圖2’,起始點S設置為‘-12’,結束點E設置為‘0’,如圖五所示,單擊確認結束拉伸命令。

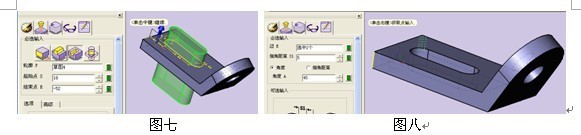

4、繪圖區域單擊鼠標右鍵,選擇“插入草圖”,出現【草圖】屬性管理器,選擇在‘第一步拉伸的特征的頂面上’后點擊確定,進入草圖繪制,繪制草圖如圖六所示。點擊按鈕退出草圖。單擊【拉伸】按紐,出現【拉伸】屬性管理器,此時我們得注意,必須選擇‘減運算’才行,而輪廓P就選擇剛繪制好的‘草圖3’,起始點S和結束點E在設置時,只需要超出第一步做好的特征的頂面和底部即可,如圖七所示,單擊確認結束拉伸命令。
5、單擊【造型】工具欄下的【不對稱倒角】按紐,出現【不對稱倒角】屬性管理器,選擇所需要【不對稱倒角】的兩條邊,再如圖八設置所示,單擊確認結束【不對稱倒角】命令,此時所得到的‘圖九 連接件 ’即是我們所需要的東西。

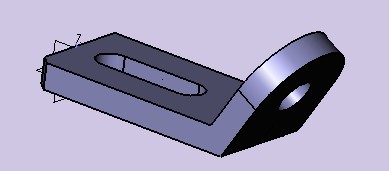

圖九 連接件
