在模具加工的過程中，若遇到圖形比較復雜的，CAD設計師通常會把一些圖形做些簡化與修改，把一些鑲件槽、水路與頂針孔填滿。作為一款CAD/CAM一體化軟件，中望3D在模具加工方面為用戶提供了極大的便利，其強大的CAD和CAM功能，提高了用戶的加工效率、編程效率，也使編程的刀路更為合理化。下面我們就來看看復雜模具多實體的加工步驟：

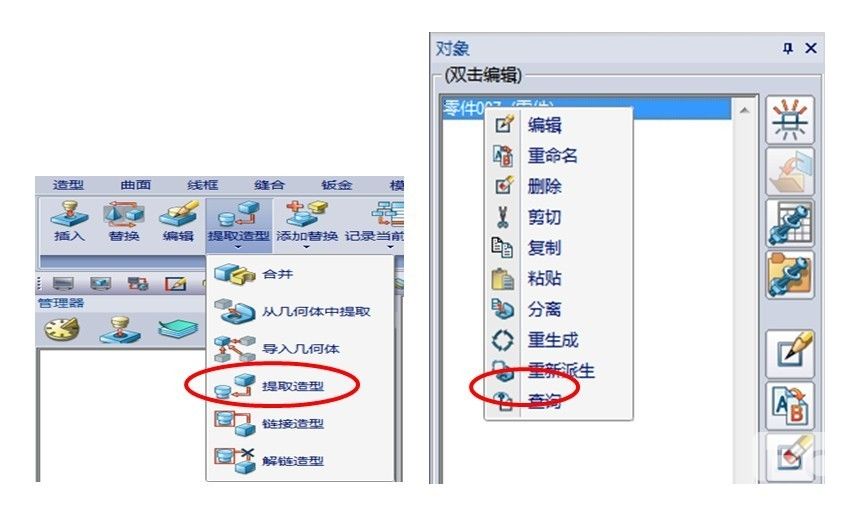

       1、中望3D在CAM里面沒有圖層控制，我們的解決方案是把簡化好的實體通過裝配的方案做成子零件或通過對象管理功能里的的復制功能把原圖復制出來簡化。（圖一）

三維CAD教程之中望3D復雜模具多實體加工

圖一

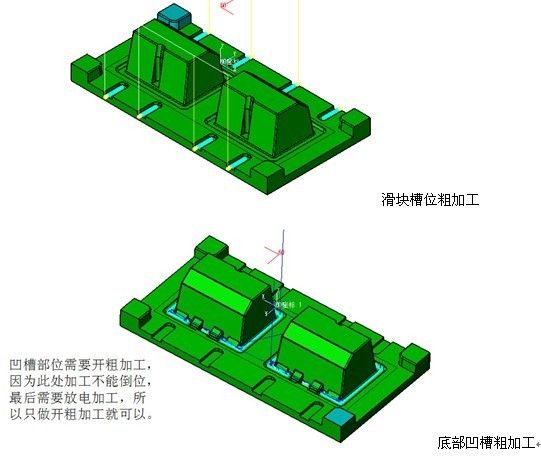

       2、在加工中插入零件幾何體。在插入幾何體文件管理下選擇簡化過的造型實體。（圖二）

三維CAD教程之中望3D復雜模具多實體加工

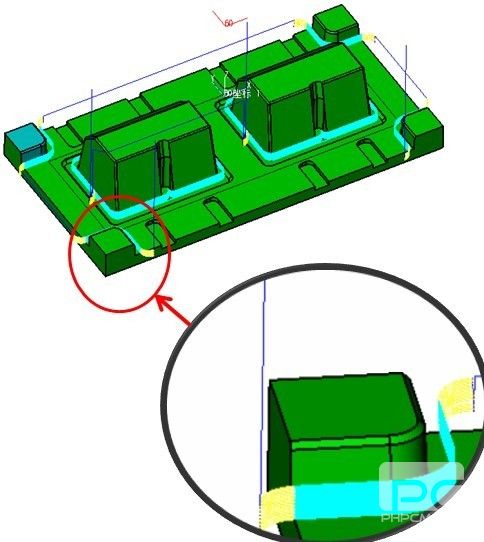

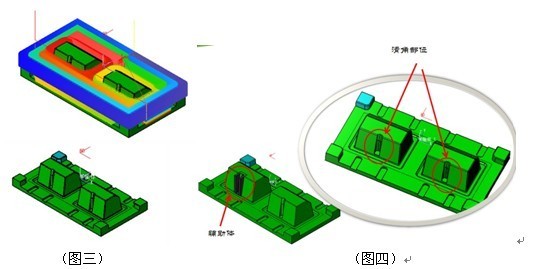

       3、通過簡化過的實化開始編程。通過簡化過的實體實現開粗，這樣能使的刀路在不需要的部位減少刀路，優化刀路，提高編程與加工效率。開粗的時侯選D30R5的刀開粗加工。 （圖三）

三維CAD教程之中望3D復雜模具多實體加工

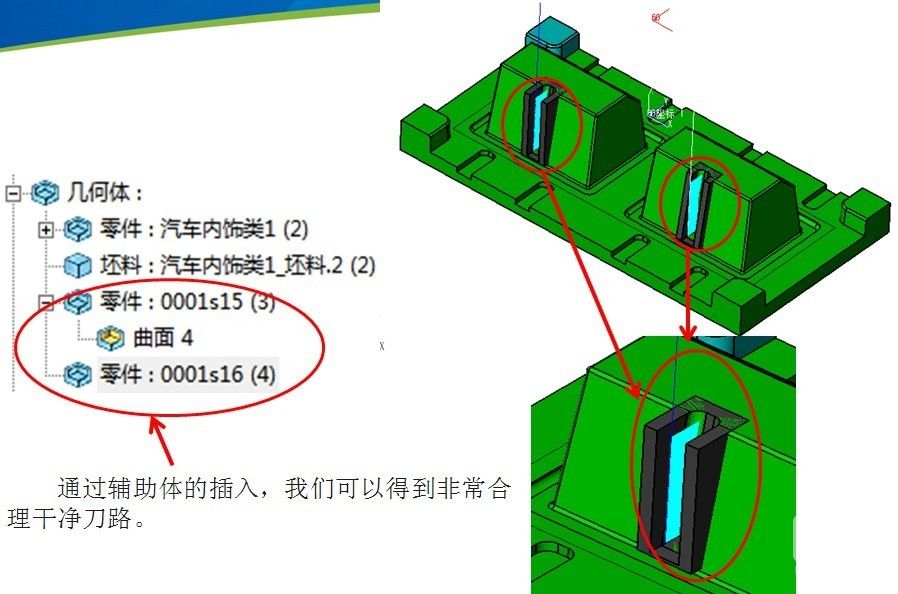

       通過工藝分析接下的所要做的就是清角，為了刀路的更合理化。需要做輔助體。然后把輔助體做成相對應的裝配文件，調入到CAM模塊下的零件幾何體，就實現了多實體加工方案的CAM加工。（圖四）

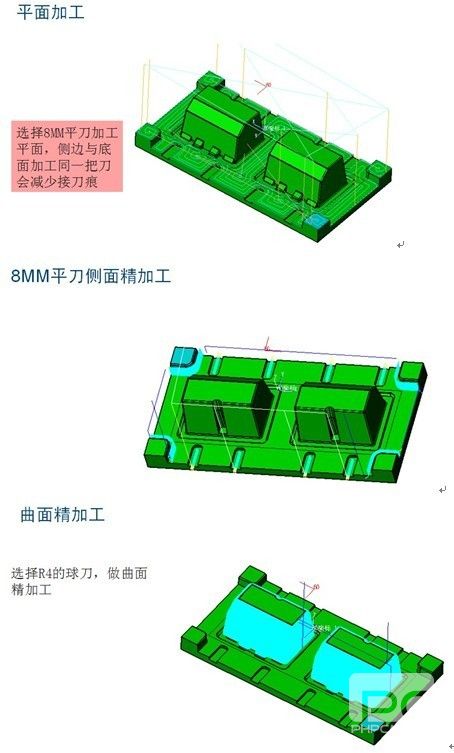

       4、通過輔助體清角。（圖五）

三維CAD教程之中望3D復雜模具多實體加工

圖五

       5、清理D30R5底部R角。清理根部R5圓角，封閉區域選用等高順銑加工，精定位為開放區域，選擇混合加工。（圖六）

三維CAD教程之中望3D復雜模具多實體加工

圖六

       6、如圖七。

三維CAD教程之中望3D復雜模具多實體加工

圖七

       7、如圖八。

三維CAD教程之中望3D復雜模具多實體加工

圖八

       原文地址:http://wojiangjie.com/jishushequ/3djiqiao/466.html
