1．關鍵字快速搜索調用功能增強

       在裝配中經常碰到調用標準件的情況，要到標準庫中逐層查找比較麻煩費勁，當然我們也可以進行搜索的要逐一敲入零件信息。中望3D2013 SP新版的零件庫中的關鍵字搜索功能，對比以往版本極大地提高了設計師的工作效率，以調入BOM表中的2型六角螺母為例，如圖1。

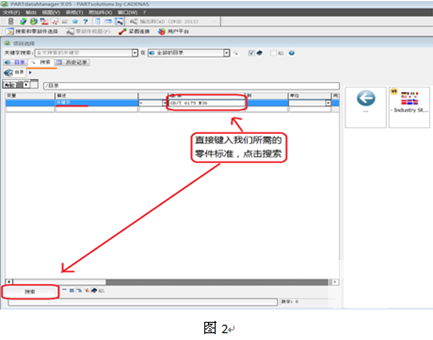

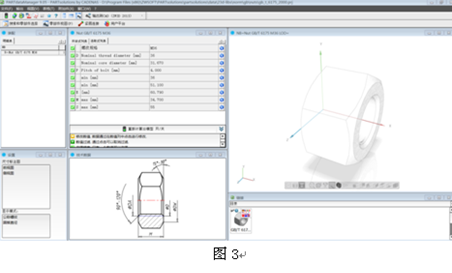

       打開零件庫項目選擇界面，選擇搜索，描述直接選擇關鍵字，在值選項里直接鍵入我們的零件標準就可快速查找出所需的標準件，一步到位，節省了工作步驟，如下圖2、圖3：

       2．快速替換功能有效升級

       當我們?cè)谝粋€(gè)已裝配零件中，發現某個標準件不符合設計要求時，無需刪除零件重新調用可以利用中望3D 2013 SP新版升級后的替換功能快速替換。在應用命令下打開零件庫找到替換命令。如下圖4：

       點選替換，選擇要替換的標準件，點擊中建確定，進入零件庫界面選擇新的零件導入裝配中。運作靈活簡單，人性化操作非常明顯。

       3．自制零件庫功能增強

       大家知道，在復雜的機械設計中會存在許多標準件，CAD設計師希望從零件庫的分類列表中找到某一個標準件，直接選取一個型號插入到設計中；并把自己設計的常用零件作為自定義零件保存在零件庫中，這樣就可以避免重復設計某個零件，提高CAD設計工作效率。

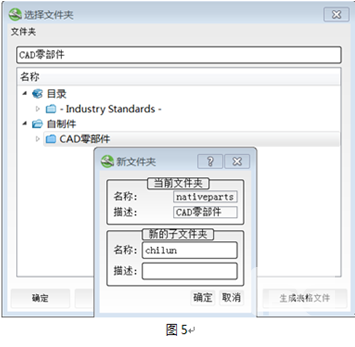

       把自己設計的常用零件作為自定義零件保存在零件庫中，這個功能在中望3D2013 SP新版中充分體現出來：先打開或調入我們要導入的零件，在應用命令下打開零件庫找到自制零件庫，插入零件。進入零件庫自建零件庫界面創建子零件文件夾，點擊確定導入零件。如下圖5：

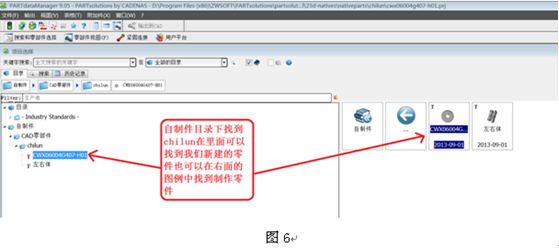

       設計師在下次工作時可以直接調入避免重復設計某個零件，這樣可大大提高工作效率和縮短操作步驟，省卻了從零開始設計。如下圖6：

       中望3D 2013 SP版本全新升級的離線零件庫Partsolutions，使用的是世界級專業標準件庫，它包含了11個國家的國際標準，在豐富設計工作素材的同時，大大提高了設計師們的工作效率，同時，值得注意的是，配合中望3D2013 SP版的發布，中望3D邀請業界資深三維CAD/CAM專家奉老師，親自編導中望3D2013全新“手把手教學”的教程，并且開設專家培訓欄目（http://www.zwcad.com/community/thread-10773-1-1.html），根據不同層次的學員，即時互動、解答用戶學習中望3D2013 教程的疑問，特別對于沒有或者已有三維CAD設計基礎的二維CAD工程師而言，奉老師的企業實踐+院校教學經驗，制定的學習方法更具針對性！
