在機械CAD/CAM加工領域里，工裝夾具設計是每個CAD工程設計師需要非常熟練運用到實際生產中的工作，它要求一個企業要在最短的時間、以最快的速度生產出合格的產品投放市場。因此，選擇什么樣的途徑、用什么樣的CAD設計軟件投入工作，對一個企業和每個CAD工程設計師來說都非常重要。

本文所介紹的工裝是指的專用工裝，這類工裝通常都是形狀簡單、結構復雜，不僅需要前期設計，還需要設計后的裝配、仿真、加工，傳統的二維CAD設計軟件已經跟滿足不了設計師的需求，國內知名三維CAD/CAM軟件中望3D則可幫助設計師們輕松解決了以上問題。

快速準確的二維視圖轉三維實體

我們知道，傳統的工裝設計都是用二維CAD軟件來完成的，不利于對設計效果進行分析和改進。如零部件之間是否存在著相互干涉，運動件和固定件之間是否存在著相互碰撞，整體結構是否合理，是否達到最佳設計效果等，都無從判斷，至于如何改進，改進后效果如何，也沒有實體參照，很大程度上制約了工程技術人員聰明才智的發揮。

那么如何充分利用以前的二維圖紙資源是非常重要的，中望3D提供了非常方便準確的二維轉三維的解決方案。

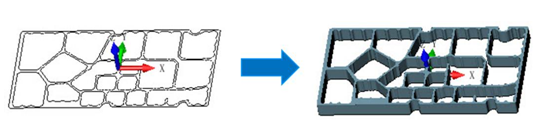

中望3D實現快速二維視圖轉三維實體

中望3D可以做到與不同的客戶端無縫對接，高效率運行不同文件格式，避免了任何數據丟失對設計質量和效率造成的巨大影響。并且流暢的對接2D設計圖紙，支持2D圖紙直接創建3D模型，完美實現二維CAD與三維CAD間的協同合作。目前，中望3D全新推出的中望3D 2013 SP新版在數據轉換方面更加出色，能夠輕松的處理4G超大圖紙模型，讓設計師們更加游刃有余。

裝配仿真檢查合理性減少出錯幾率

當工裝夾具設計好后，接下來我們還需要對其進行裝配仿真，檢查其結構的合理性。

工裝夾具的裝配仿真過程

中望3D對大型裝配體的數據處理能力非常強大，可以降低內存消耗，提高重生速度，保證了大型裝配體操作時快速、流暢。而且中望3D支持裝配體之間的模擬運動仿真，模擬各個裝配零件之間的裝配關系及實際運動，使設計者能夠及時發現實際生產中可能出現的問題,減少用戶多次試樣，降低研發成本。

強大的CAM加工功能

傳統二維設計在加工的時候都是直接出圖紙到生產車間，車間機床操作員通過手動計算刀路編制NC程序，這樣的效率非常低，并且容易出現程序錯誤，而且錯誤不容易被事先檢查。

中望3D提供強大的CAM功能，能夠生成2軸至5軸的CNC程序?？梢岳弥型?D CAM模塊可以利用設計的零件三維模型進行編程，直接把NC代碼交給生產車間，并且在軟件上可以直接模擬加工刀路檢查刀路的正確性和安全性，運用最合適的加工刀具和加工路線。

中望3D具有強大的CAM加工功能

中望3D 2013 SP新版目前已推出，從產品開發、CAD設計、裝配、檢測、較對、及安全質量測試、到模具制造、再到零部件生產整個過程，中望3D三維CAD/CAM的整套優化方案均能出色完成。其提供可信度很高的數控自動編程系統，能滿足對復雜零件加工的前分析和模擬加工，大大提高加工生產效率。有興趣的網友可登陸免費下載使用：www.zw3d.com.cn
