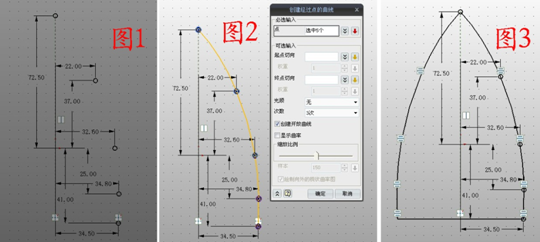

1、在xy面插入草圖1，按照圖1的標識繪出5個點，點擊通過點繪制曲線，依次連接各個點，如圖2，點擊鏡像，將此曲線沿Y軸鏡像復制后，將其封閉，如圖3。

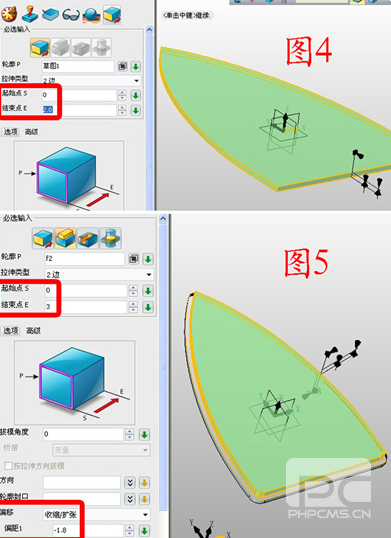

       2、退出草圖后點擊拉伸，輪廓選擇草圖1，拉伸距離為2，如圖4。再次點擊拉伸，輪廓選擇圖4造型的上表面，拉伸距離為3，注意偏移選項選擇“收縮/擴張”偏距為-1.8，如圖5。

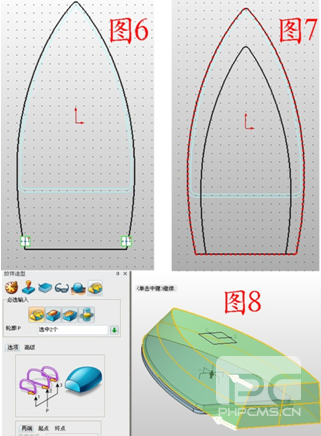

       3、依次插入XY基準面1、2，偏移距離分別為4和30，分別在基準面1、2上插入草圖2、3，繪制圖6、7所示的圖形，（注意：繪制圖6的技巧，先把造型的最邊緣設置成參考曲線，在曲線上右擊選擇“切換類型”，轉成實體型，這樣比較準確方便，再延長曲線底部即可；繪制圖7的技巧，先把所示的部分設置成參考曲線，再點擊偏移曲線，將參考線向內偏移一定的距離，再向下移動一下，修剪底部長出的部分，再封閉即可）。點擊放樣，輪廓依次選擇草圖2、3，如圖8。

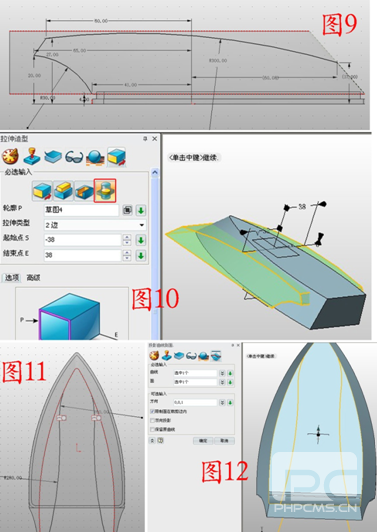

       4、在YZ面插入草圖4，繪制圖9所示的圖形，退出草圖，點擊拉伸——交運算，輪廓為草圖4，參數如圖10，在ZY面插入草圖5，繪制圖11所示的曲線，退出草圖，點擊線框——投影曲線，曲線為草圖5，面為造型的上表面，如圖12。

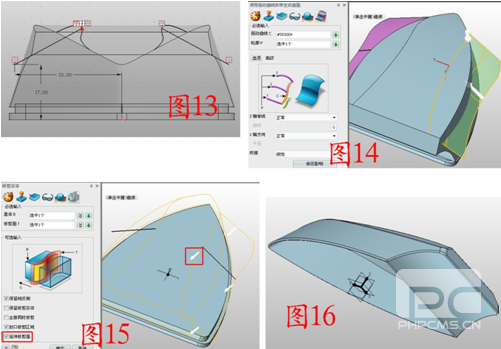

       5、在XZ面插入草圖6，參考曲線選擇“曲線相交”，按照圖13所示繪制線段，然后將此線段鏡像到另一側。退出草圖，點擊驅動線放樣，驅動線選擇投影后的曲線，輪廓為草圖6，如圖14（注意，兩側依次做放樣，并非一次完成）。點擊修剪，基體為主體造型，修剪面為驅動線放樣曲線，依次修剪兩側，注意，在“延伸修剪面”前打勾，否則有可能無法完成修剪，另外注意白色箭頭的指向，所指的方向為要保留的部分，如果方向不對需要在“保留相反側”前打勾，如圖15。點擊抽殼，對造型抽殼，厚度為-1，開放面為底面，再對各個邊做圓角處理，如圖16。

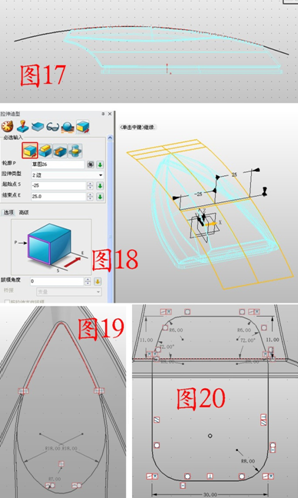

       6、在YZ面插入草圖7，繪制圖17所示的曲線，繪制方法可參考步驟3中的方法，退出草圖后拉伸草圖7，如圖18，在XY面插入草圖8，分別繪制圖19、20所示的曲線。

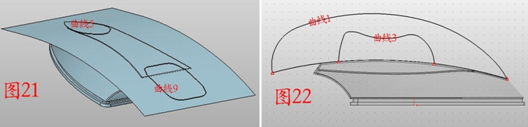

       7、點擊投影曲線，曲線選擇草圖8，面選擇步驟6中拉伸的曲面，如圖21，投影后的曲線分別命名為曲線5、9，隱藏曲面。在YZ面插圖草圖9，參考曲線選擇“曲線相交”，選中投影后的曲線，按圖22所示繪制兩條曲線，分別命名為曲線1、3，只要大致形狀相似即可。

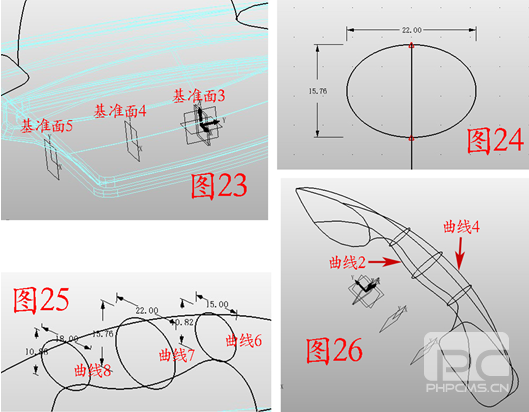

       8、分別插入基準面3、4、5，依次偏移距離為-0.5、19.5、42，如圖23，在基準面4上插入草圖10，繪制圖24所示的橢圓，注意參考曲線的選擇（選擇中心點時可右擊鼠標選擇兩點之間，分別點擊兩個參考點，百分率為50%，長軸為22）。按照此方法在基準面3、5上插入草圖，再繪制兩個橢圓，長軸分別為15、18，如圖25，將3條曲線分別命名為曲線6、7、8。點擊線框——通過點繪制曲線，如圖26所示位置依次點擊連接成曲線（曲線的兩個端點不必很精確，但必須在曲線上，中間經過橢圓的長軸頂點），將2條曲線分別命名為曲線2、4。

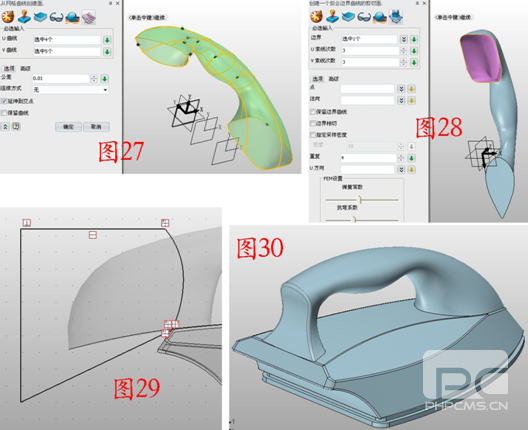

       9、點擊曲面——U/V曲面，U曲線依次選擇曲線1、2、3、4，V曲線依次選擇曲線5、6、7、8、9，如圖27所示，點擊反轉曲面方向，將此曲面反轉，點擊FEM面，將曲面封閉，如圖28。在YZ面插入草圖11，繪制圖29所示的圖形，只要大致形狀像即可，退出草圖，點擊拉伸——減運算，拉伸草圖11，對邊緣做圓角處理，如圖30。

       至此，電熨斗的外型主體部分制作完成。通過本次的曲面建模教程，學員們只要勤加練習，肯定可以盡快掌握三維CAD曲面建模的訣竅，結合中望3D更自由的曲面和實體交互的混合建模技術，初學者可以減少熟悉操作層面的時間，更多關注于設計本身。12月的三維CAD速成教程預告，小編將趁熱打鐵，為大家分享電熨斗的零部件設計！該圖紙還可以在微小網：http://tu.vx.com/1307/1141.html。
