工裝夾具的用途主要是夾穩某個工件進行生產、裝配。若想讓工裝夾具起到固定作用,工裝夾具的螺絲孔與螺絲的鎖定不可或缺。生產夾具的過程中,車間工人往往需要利用二維圖紙來查看孔的加工要求:如深度、擴孔、沉頭等信息,這些信息需在出具二維圖紙時進行標注注釋。如三維CAD/CAM軟件不具備這些功能,往往容易造成尺寸誤解,加工錯誤等問題。所幸的是,三維CAD/CAM一體化軟件中望3D可智能化進行孔加工注釋,免除設計師以上煩惱。下面,讓我們一起了解中望3D是如何實現這個功能的。

       步驟一:在中望3D繪制完三維結構后,就可出工程圖了。此時,選中某個零件激活,點擊鼠標右鍵,選定圖框進入二維工程圖,如下圖所示。選擇標注功能,根據圖紙要求進行標注。
中望3D添加夾具孔加工注釋操作步驟

       步驟二:當需標注有沉頭孔的尺寸需求時,可以在中望3D里選中孔標注功能。如下圖:

       步驟三 :

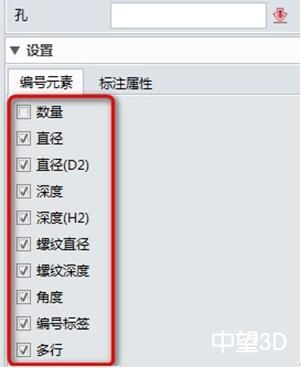

執行孔標注功能。選擇需要對應的元素進行勾選,就可利用中望3D標注出相應的加工要求了。

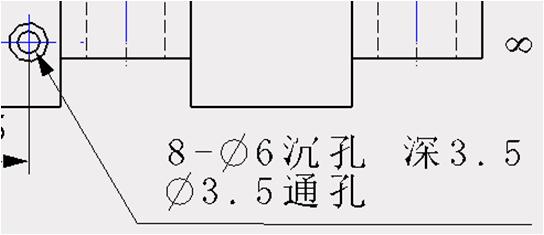

          如下圖:

       中望3D引用工程圖的孔注釋功能,可以快捷有效的體現加工要求,在實際產品加工中應用廣泛。此功能十分方便、智能,可幫助設計者提工作效率,降低生產出錯率,因此受到了許多用戶的好評。中望3D2014新版發布后,中望3D為了幫助用戶輕松體驗新版本的強大功能,隆重推出 “跟奉老師學3D”交流探討專欄http://www.zw3d.com.cn/service/jiaocheng/list-39.html。奉老師可在線解答網友問題,幫助大家快速掌握3D設計并實際投入工作中,讓3D設計軟件速成不再是夢想。
