我是一名來自華南地區一家大型自行車制造商的產品設計工程師，在平時主要用Proe、Solidworks等三維CAD設計軟件進行自行車的造型設計，在一次偶然情況下知道全國3D工業設計大賽，可以選擇一款國產軟件參賽。早就聽說國產三維CAD設計軟件中望3D參數化建模功能非常出色，不遜色其他國外軟件，本著對國產三維CAD設計軟件的支持，于是選擇中望3D進行全程的自行車產品設計，在此期間，感謝中望3D開辦的“跟奉老師學3D”，讓我在學習中不斷進步，在奉老師的悉心指導下，我從對不熟悉中望3D，到嫻熟掌握，并能脫穎而出獲得全國季軍，除了有賴奉老師外，中望3D的易學易用實在讓我大贊，我只需5步即可完成我的超酷自行車設計！為分享我的設計創作過程給廣大網友，下面我整理了參賽作品的設計步驟：

       首先說下創作思路，我的這個作品造型靈感來自于好萊塢大片《靈魂戰車》的外形，我期望自行車也能有摩托車的酷，并且可以容易的實現DIY的特點。整個車體通過機械鉸接的方式組成，方便使用者進行自我造型的調節，同時方便組裝和維護：


用中望3D完成自行車的整體框架設計，然后造型設計，再裝配動畫，最后渲染。

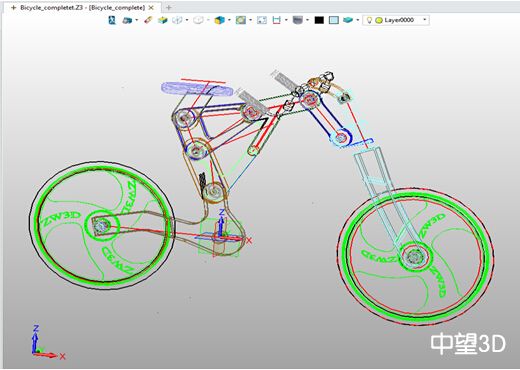

       在產品造型設計上，全過程使用中望3D進行參數化的建模，以及自頂向下的裝配建模方式，先從總體框架開始，設計整體架構，然后在通過參考幾何元素進行各相關組件的設計。各個子配件做完之后，在裝配環境下添加約束。最終的產品，可以通過直接修改頂部結構的草圖來直接控制各個組件的位置。完成后，利用了與中望3D合作的渲染軟件Key-shot，進行渲染并最終得到如上圖示的逼真視覺效果。

       接下來詳細展示我是怎么用5步來完成中望3D的設計過程：

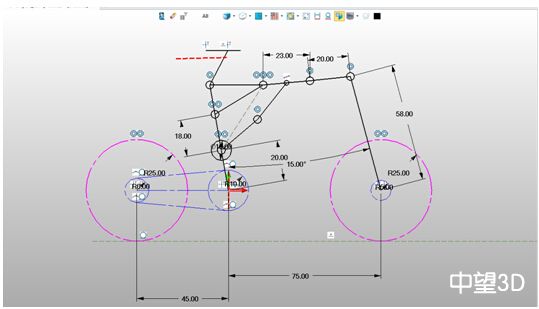

       第一步：在中望3D簡單易用的草圖環境中，快速將設計idea用線條進行布局，如下圖：


        第二步：在總體架構完成之后，利用自頂向下的裝配功能，為各個子配件分配參考圖素，并建立模型如下圖：

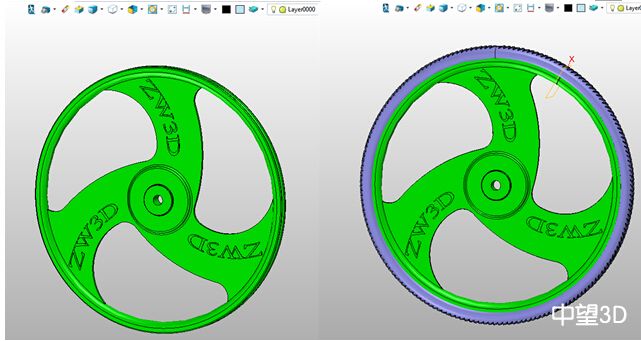

       第三步：豐富且靈活的建模工具，幫助快速完成各種復雜設計：輪胎和輪轂，鏈條以及坐墊等。對于輪轂，應用了很多基礎功能如拉伸，旋轉等，同時也應用到了草繪中的樣條曲線來快速的做成輪轂內部形狀。而輪胎的建立過程相當?shù)暮唵稳菀祝驗橹型?D提供的的變形功能讓人確實吃驚，迅速的將復雜的建模變成了一個及其簡單的過程，讓我們的效率大大提升：

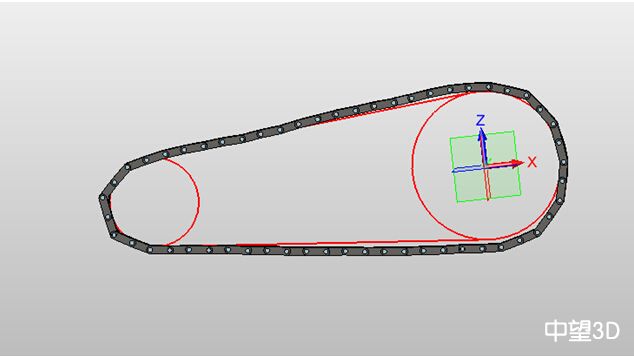

       而鏈條的設計過程中運用了很多的基本建模命令如拉伸，鉆孔等。而在整條鏈條的設計過程中運用了曲線陣列功能，來快速的完成整條鏈條的設計，實在是方便快捷：

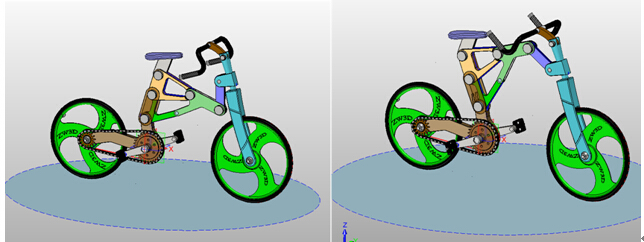

       第四步：總裝配：在裝配環境下，添加約束，完成之后，可以采用動態仿真的功能動態拖拽相關部件進行造型的變化：



       如果對于整體尺寸需要更改，或者是變更，可通過修改整體的結構草圖來控制實現。
       第五步：最后就是渲染的環節了，這次渲染使用的是中望3D集成的外掛Keyshot，直接點擊命令就能從中望3D中就將模型提取到Keyshot中進行材質、燈光、背景等的添加，并完成渲染圖的輸出，至此也完成了全部的設計，一氣呵成。如下圖:


       作為一個對國產軟件接觸不深的資深設計用戶，本次參賽創作只是抱著嘗試的心態使用中望3D，結果發現中望3D確實是容易上手，容易操作，尤其是豐富且靈活的建模功能讓我留下深刻的印象，大大顛覆了我過去對國產軟件的認識，同時啟發了我無窮的創作思路，幫助我享受到對自行車產品設計的創作樂趣。我記得以前中望3D曾舉辦過全球設計大賽，其中國外選手設計的概念自行車作品讓我驚嘆不已，我想接下來我會繼續再接再厲，能構思創作出更酷更優秀的作品，與國外設計師同臺PK，為國人爭光！
                                    大賽參賽選手：劉本輝
