目前制造業企業在產品設計完成后，出工程圖創建BOM表(物料清單)是每個設計工程師都比較頭疼的事：通過手動創建的BOM表會出現輸入的零件名稱內容與零件名稱不一致、BOM表的零件與球標的對象零件對應不上、零件數量統計錯誤等情況，所以處理BOM表是一件極其煩心也是需要耐心的事。小編在使用評測對比發現，國產軟件其實并不比國外的三維CAD軟件UG、Proe、Solidworks遜色，例如國產三維CAD軟件中望3D，在BOM自定義方面尤為出色，本文著重介紹中望3D如何在制造業企業生產設計中快速自動生成BOM表，解決工程師的那點煩心事。



中望3D自動快速創建BOM表

       中望3D在工程圖的BOM表自動生成這個功能，可快速生成BOM表以及零件球標，零件名稱、材料、數量、規格等選項都能自動添加，杜絕人為因素產生的錯誤，為后續的采購提供準確的數據。下面來看看中望3D是怎么樣實現自動生成BOM表功能的:

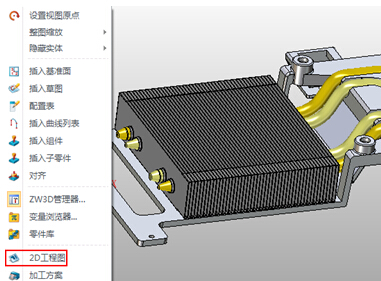

      1.在中望3D的操作區域右鍵選擇“2D工程圖”，輕松進入工程圖模塊，如下圖

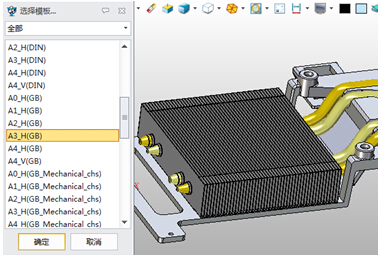

      在選項中選擇合適的圖框，快速顯示如下圖：

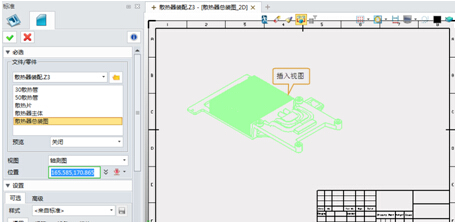

     快捷方便插入生成BOM表的視圖，如下圖：

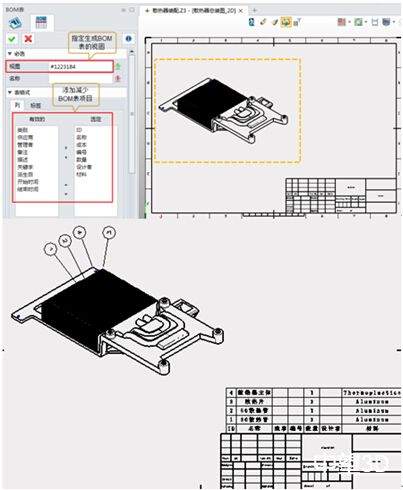

      2.通過BOM表功能就能直接生成BOM表，一步到位，省卻工程師工作時間，效果圖如下：

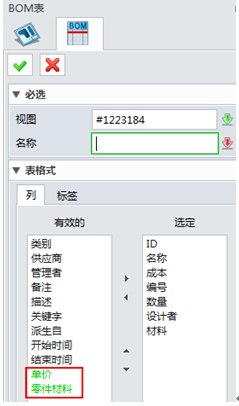

      3．工程師們在工作中，如要自定義例如零件名稱、材料、數量、規格等項目內容，都可以在零件屬性里添加相應的項目，靈活方便，化繁為簡，如下圖：


     重新進入工程圖，創建BOM表如下圖就可以發現已經顯示前面自定義的項目，如下圖

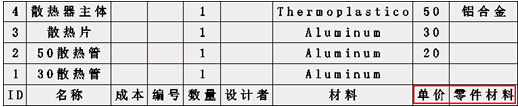

      生成BOM表后兩個項目就可以顯示出來，清清楚楚，一目了然，如下圖


      BOM表自定義是很多工程師在生產設計過程中不可避免遇到的功能工具之一，其應用得方便與否，直接影響工程師以及企業生產的效率。通過上面的自動生成BOM表功能展示說明，三維CAD中望3D能夠靈活、快捷地完成BOM表的創建工作，這個功能對產品設計、工裝夾具、機械設計等都可以起到提高工程師的設計效率，減少人為產生的錯誤，為后續的采購提供準確的數據。對于BOM表的應用，如果不明白的網友可以登錄中望3D官網http://www.zw3d.com.cn/service/jiaocheng/list-39.html，“跟奉老師學3D”三維CAD/CAM專家將手把手教學，即時解答學員疑問，幫助更多人輕松考取三維設計工程師資質認證。
