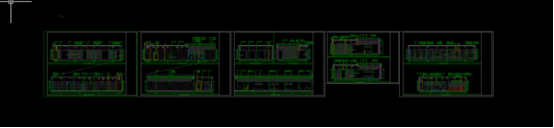

當我們打開一張CAD圖紙的時候，發現這個圖紙變得十分的暗，根本看不清楚圖紙的內容，這是怎么回事呢？參考下圖。
看到上圖，我們首先先要想到是可能圖層處于鎖定的狀態，用LAYER在我們的圖層管理器中解鎖我們圖紙?jiān)谒械膱D層就可以解決這個問題了，參考下圖。
如果上面的方法并不奏效，我們就應該看看這個圖紙是不是外部參照，如果是我們就需要調整XDWGFADECTL參數，這個數值從-90一直到90，同時 這個數字越小，這個外部參照就會越亮，如果我們的外部參照所在的圖層被鎖定的話，這個暗度的效果就會與其他疊加，就會很暗了。
