CAD廣泛應用于建筑,機械,電子等領域。在制作cad圖的時候往往需要在圖的旁邊制作一個表格明細,快速的方法就是直接把EXCEL表格直接復制CAD圖里面,這樣非常的省事。

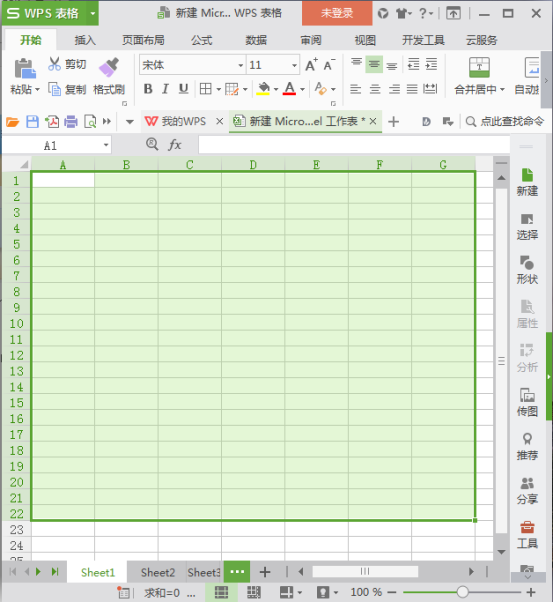

1.首先打開EXCEL軟件,打開軟件之后,選中需要的表格,把表格圈起來直接復制下來,可以用快捷鍵Ctrl+c直接復制。


CAD中插入表格的方法

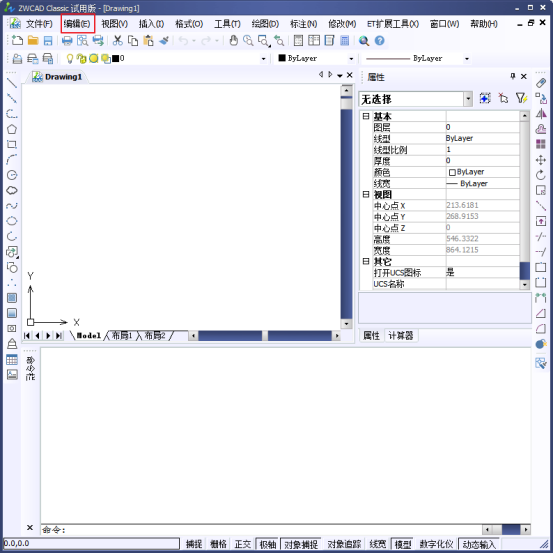

2.把EXCEL里面的表格復制下來以后,再打開CAD軟件并打開需要插入表格的圖紙。


CAD中插入表格的方法

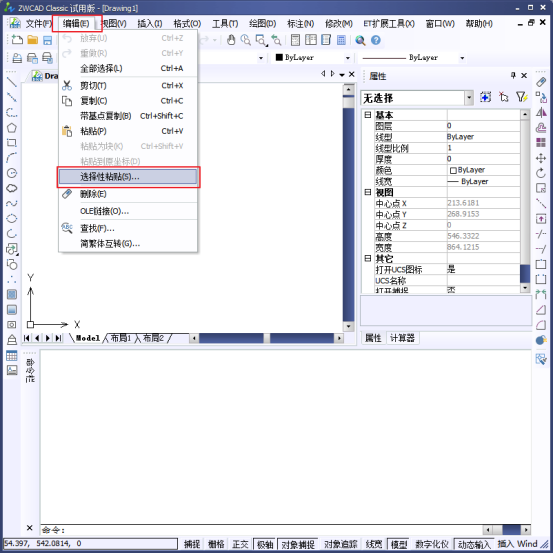

3.打開圖紙以后,點擊軟件窗口最上面的編輯,這時會出現下拉菜單,將鼠標移動找到選擇性粘貼菜單。


CAD中插入表格的方法


4.找到選擇性粘貼菜單以后,用鼠標點擊菜單進入選擇性粘貼窗口,并在最為窗口里面選擇CAD圓元然后點擊確定按鈕。


CAD中插入表格的方法

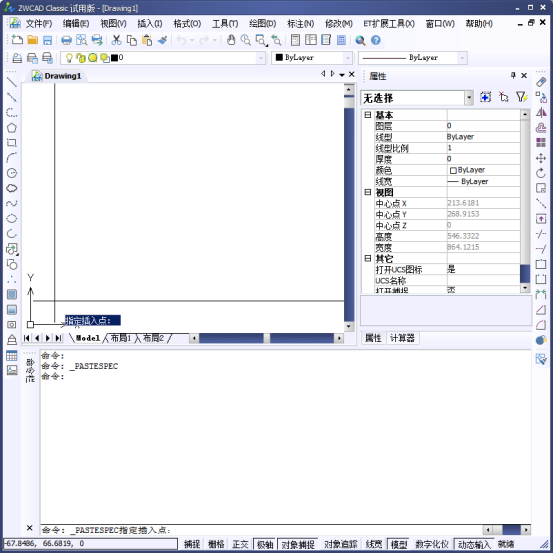

5.設置完選擇性粘貼以后這是在圖紙里面找到合適的位置,鼠標點擊指定位置將在EXCEL里面復制的表格插入的圖紙里面。


CAD中插入表格的方法

6.我們選好插入點后,黏貼我們的表格,我們雙擊就可以在表格內進行輸入內容。


CAD中插入表格的方法


另外,我們還有一種插入表格的方式。

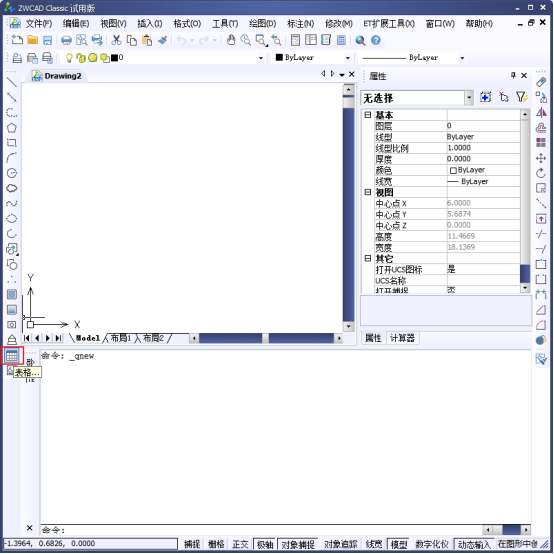

點擊我們左側的【表格】按鈕。


CAD中插入表格的方法

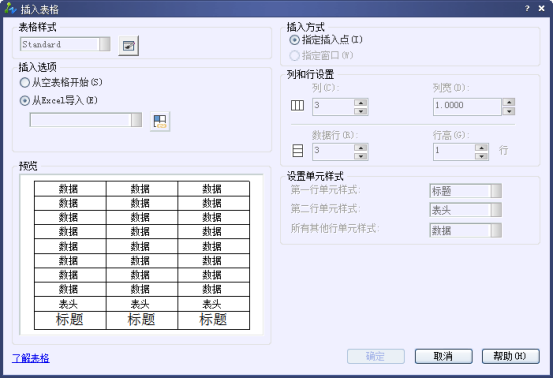

彈出對我們表格進行具體設置的對話框,根據自己的需要進行設置,即可得到一個表格。


CAD中插入表格的方法




以上。
