CAD夾點編輯基本圖元

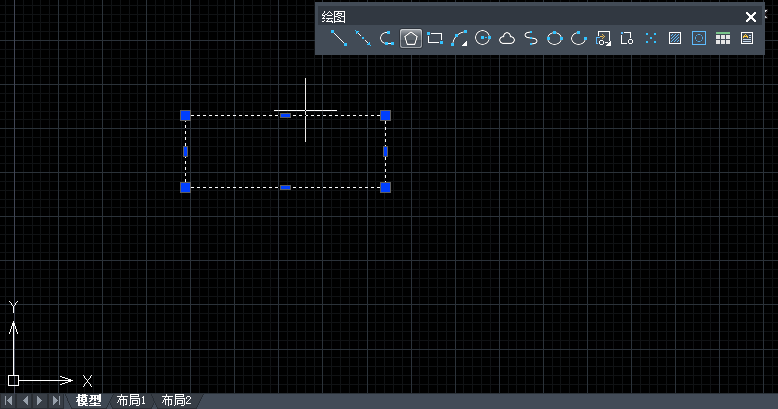

中望CAD為用戶提供了夾點編輯功能，使用此功能，可以非常方便地編輯圖形。在學習此功能之前，首先需要了解兩個概念，即“夾點”和“夾點編輯”。在沒有命令執行的前提下選擇圖形，那么這些圖形上會顯示一些藍色實心的小方框。這些藍色的小方框也就是圖形的夾點，不同的圖形結構，其夾點個數以及位置也會不同。

夾點編輯功能就是將多種修改工具組合在一起，通過編輯圖形上的這些夾點，來達到快速編輯圖形的目的。用戶只需單擊圖形上的任何一個夾點，即可進入夾點編輯模式，此時單擊的夾點以紅色亮顯，可稱之為熱點或者是夾基點。

在對圖形進行夾點編輯時，首先要顯示出圖形的藍色夾點，然后選擇其中的一個或者多個夾點，才能激活夾點編輯功能，進入夾點編輯狀態。當夾點編輯功能被激活后，用戶可以通過兩種具體的夾點編輯模式對圖形對象進行夾點編輯。當進入夾點編輯模式后，在繪圖區右擊，即可打開夾點編輯菜單。用戶可以在夾點快捷菜單選擇一種夾點模式或在當前模式下選擇可用的任意選項。

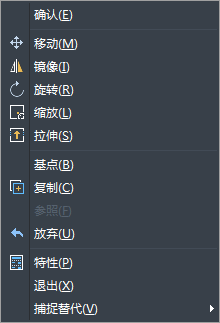

此夾點菜單中共有兩類夾點命令，具體內容如下：

第一類夾點命令為一級修改菜單，包括移動、鏡像、旋轉、縮放、拉伸命令，這些命令是平級的，用戶可以通過執行菜單中的各修改命令進行編輯。

第二類夾點命令為二級選項菜單，如基點、復制、參照和放棄等，不過這些選項菜單在一級修改命令的前提下才能使用。
