CAD中多行文字標尺的使用技巧

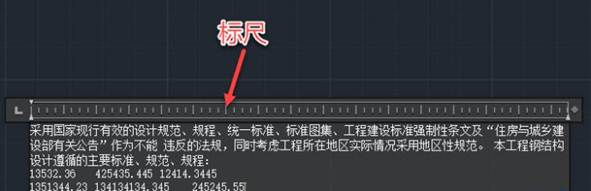

在創建多行文字的時候會顯示文字框,同時在上方會顯示一個標尺,平時我們會調整方框的角點來調整文字的寬度和高度,但其實標尺隱含了一些格式和段落的調整功能,這里簡單給大家介紹一下。

CAD中多行文字標尺的使用技巧



調整寬度

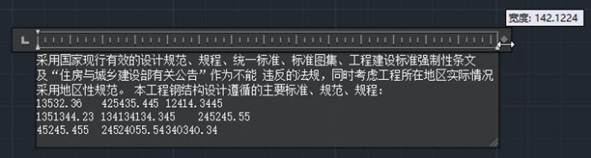

拖動標尺最右側的菱形的圖標,可以調整整個多行文字的寬度,如下圖所示。

CAD中多行文字標尺的使用技巧

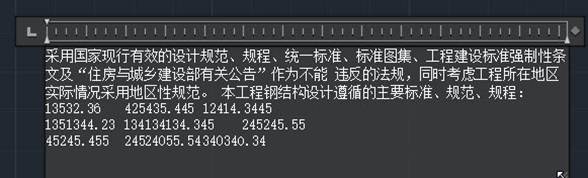

拖動文本框的右下角可以同時調整文字的寬度和高度,如下圖所示。

CAD中多行文字標尺的使用技巧



首行縮進

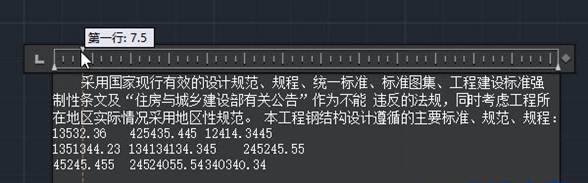

選中文字的段落后,拖動左上方的小箭頭可以調整段落首行縮進的距離,如下圖所示。

CAD中多行文字標尺的使用技巧



懸掛縮進

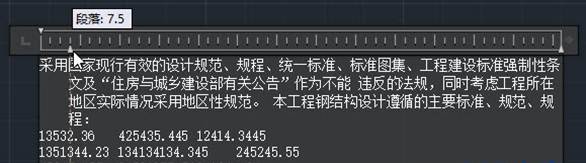

選中文字的段落后,拖動標尺左側下方的箭頭可以設置懸掛縮進的距離,如下圖所示。

CAD中多行文字標尺的使用技巧



右縮進

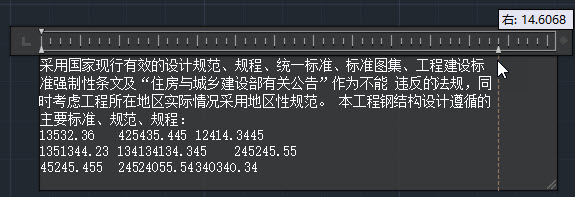

選中文字的段落后,拖動標尺右下方的箭頭,可以讓整段文字右側縮進,如下圖所示。

CAD中多行文字標尺的使用技巧



切換制表位

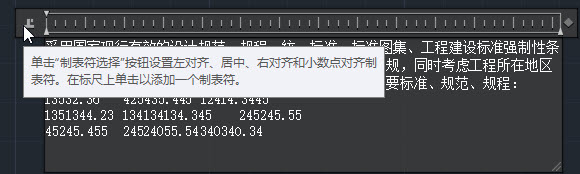

在標尺的最左端顯示有制表位的圖標,單擊此按鈕,可以切換制表位的樣式,默認是左對齊,可以切換成右對齊、中心對齊和小數點對齊,如下圖所示。

CAD中多行文字標尺的使用技巧



添加制表位

切換好制表位的樣式后,在標尺上單擊就可以添加一個制表位,多次單擊可以添加多個制表位,制表位添加后可以拖動調整位置,如下圖所示。

CAD中多行文字標尺的使用技巧

給選定的行添加制表位后,在文字間按TAB鍵可以將文字切換到下一個制表位。



如果給錯誤的行添加了制表位或者添加了多余的制表位,在標尺上按住標尺,將制表位拖動到標尺以外,上下左右都可以,顯然往上下拖動更簡單一點。



以上就是多行文字標尺的使用技巧,希望大家的喜歡!
