今天我們來學習如何繪制三維實體——葫蘆。下面是具體的操作步驟：
1、 首先，大家打開中文CAD軟件

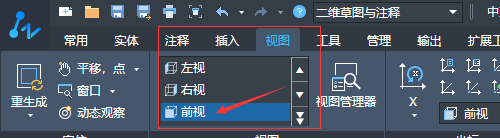

2、 點擊【視圖】-【前視】按鈕，將視圖切換到前視圖模式

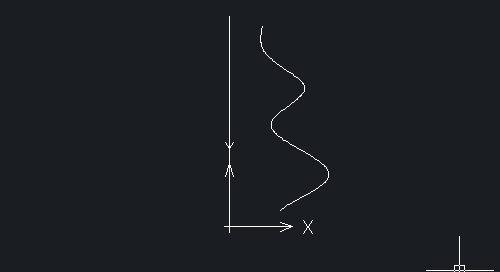

3、 點擊【繪圖】-【直線】按鈕，以坐標原點為第一點繪制一條豎直直線；點擊【繪圖】-【樣條曲線擬合】按鈕，繪制一條如圖所示的曲線
4、 在命令窗口依次輸入SURFTAB1和SURFTAB2,設置曲面的密度為20
5、 點擊【視圖】-【西南等軸測】按鈕，將視圖切換到西南等軸測模式
6、 在命令窗口輸入REVSURF命令，命令窗口顯示操作如下：

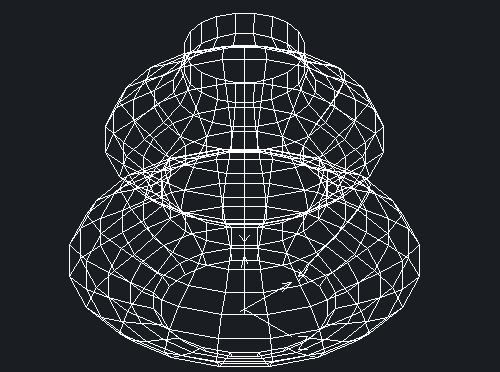

7、 執行上述操作后，得到下圖：
8、 在命令窗口輸入UCS，將坐標系恢復到世界坐標系
9、 點擊【繪圖】-【圓】按鈕，以坐標原點為圓心，捕捉旋轉曲面下方的端點繪制圓，結果如圖
10、 在命令窗口輸入PLANESURF，執行“平面曲面”命令，以上一步繪制的圓為對象創建平面，命令窗口顯示與操作如下：

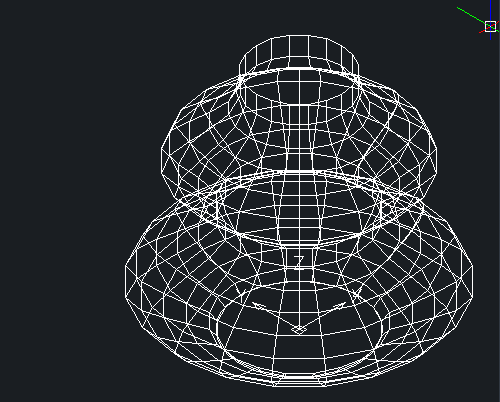

11、 最后在CAD中就繪制出了如下圖形
