本節我們將以繪制鍋蓋主體為例,學習三維繪圖中如何繪制傾斜面,下面是具體的操作步驟:

 1、 首先,大家打開中望CAD軟件

 2、 點擊【視圖】-【西南等軸測】按鈕,將視圖模式切換到西南等軸測

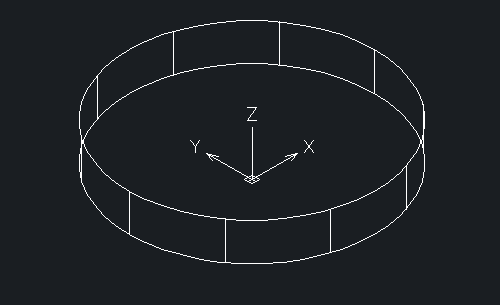

 3、 點擊【實體】-【圓柱體】按鈕,繪制圓柱體。其底面圓心坐標為(0,0,0),底面直徑為121,高度為5.5

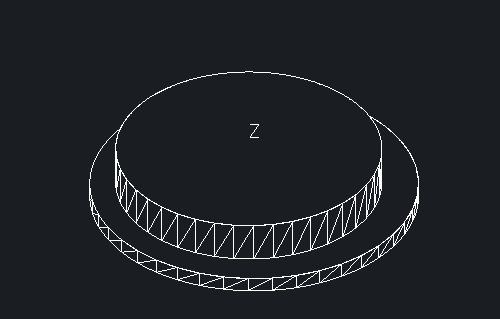

 4、 重復執行【圓柱體】命令,繪制一個底面圓心坐標為(0,0,5.5),底面半徑為49,高度為15的圓柱體,消隱后效果如圖


 5、 在命令窗口輸入SOLIDEDIT,執行實體編輯命令,命令欄顯示操作如下:

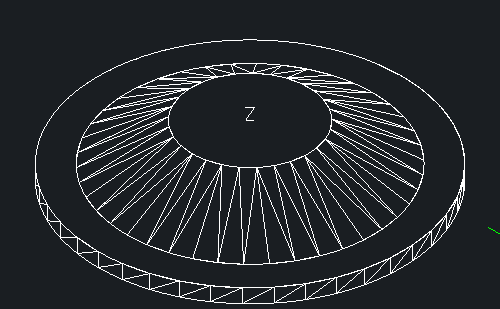

 6、 完場上述操作后得到下圖

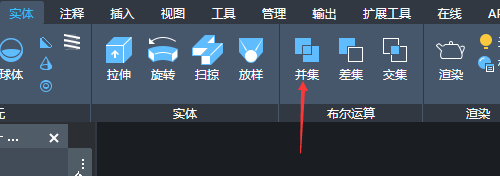

 7、 點擊【實體】-【布爾運算】-【并集】按鈕,對兩個圓柱體進行并集處理

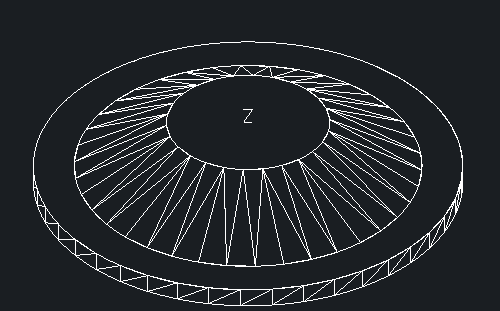

 8、 最后在CAD中鍋蓋主體就繪制好了
